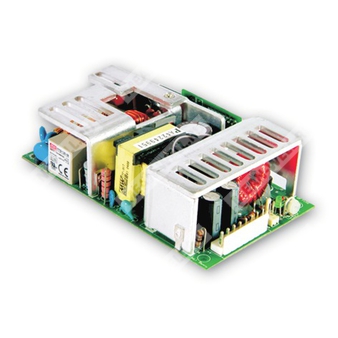

PPS-125-15 — импульсный источник питания переменного/постоянного тока на 15 В для промышленной аппаратуры.
Расшифровка партномера
| PPS | Серия источников питания Mean Well PPS с одной выходной линией и функцией PFC |
| 125 | Номинальная мощность класса 125 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Краткое описание
PPS-125-15 — одно выходной AC/DC источник питания мощностью 125 Вт с активной коррекцией коэффициента мощности, предназначенный для промышленной электроники, систем управления и оборудования, требующего стабилизированного напряжения 15 В.
Особенности
- Широкий диапазон входного напряжения переменного тока.
- Встроенная функция активной коррекции коэффициента мощности.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- PWM-управление и стабилизация параметров.
- Высокая удельная мощность.
- Встроенная функция дистанционного контроля напряжения.
- Светодиодная индикация включения питания.
- Испытание на 100% нагрузке при прогреве.
- Компактное исполнение 5" × 3".
Сферы применения
- Промышленная электроника.
- Системы автоматизации.
- Контрольно-измерительное оборудование.
- Встраиваемые источники питания для аппаратуры общего назначения.
- Устройства, требующие питания 15 В постоянного тока.
Выходные параметры
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 6,7 А |
| Диапазон регулировки выходного напряжения | 14,25 ~ 15,75 В |
| Диапазон выходного тока при естественном охлаждении | 0 ~ 6,7 А |
| Диапазон выходного тока при обдуве 18 CFM | 0 ~ 8,4 А |
| Номинальная мощность при естественном охлаждении | 100,5 Вт |
| Номинальная мощность при обдуве 18 CFM | 126 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±1,0% |
| Время установки, время нарастания | 1000 мс, 30 мс / 230 В AC; 2000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 20 мс / 230 В AC; 20 мс / 115 В AC при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 80% |
| Входной ток при 115 В AC | 1,2 А |
| Входной ток при 230 В AC | 0,6 А |
| Пусковой ток | Холодный запуск 40 А / 230 В AC |
| Ток утечки | < 2 мА / 240 В AC |
Параметры защиты
| Перегрузка | 130 ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока с возвратом в нормальный режим после устранения неисправности |
| Защита от перенапряжения | 17,25 ~ 20,25 В |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
Электробезопасность и ЭМС
| Стандарты безопасности | UL60950-1, TUV EN60950-1, одобрено |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Соответствие по электромагнитным помехам | EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень для light industry, критерий A |
Эксплуатационные условия
| Рабочая температура | -20 ~ +70 ℃, с учетом кривой дерating |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05% / ℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| MTBF | 111,7 тыс. ч минимум, MIL-HDBK-217F (25 ℃) |
Механические характеристики
| Габаритные размеры | 127 × 76,2 × 34,6 мм |
| Масса | 0,37 кг |
| Упаковка | 36 шт. / 14,3 кг / 0,79 CUFT |
Подключение и конструктив
| Входной разъём | CN1: JST B3P-VH или эквивалент |
| Выходной разъём | CN5: JST B8P-VH или эквивалент |
| Разъём дистанционного контроля | CN3: Molex 5045-02 или эквивалент |
| Назначение контактов CN1 | 1 — AC/L; 2 — без контакта; 3 — AC/N |
| Назначение контактов CN5 | 1~4 — -V; 5~8 — +V |
| Назначение контактов CN3 | 1 — RS+; 2 — RS- |
| Рекомендованные ответные части CN1 | JST VHR или эквивалент; клемма JST SVH-21T-P1.1 или эквивалент |
| Рекомендованные ответные части CN5 | JST VHR или эквивалент; клемма JST SVH-21T-P1.1 или эквивалент |
| Рекомендованные ответные части CN3 | Molex 5051 или эквивалент; клемма Molex 4809 или эквивалент |
| Предохранитель | FS1: T2A 250VAC |
| Охлаждение | Естественная конвекция или принудительный обдув 18 CFM |
| Ориентация монтажа | Горизонтальная |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймового витого провода, оконцованного параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Для обеспечения ЭМС рекомендуется обеспечить электрическое соединение между M1, M2 и шасси.
- HS1, HS2 и HS3 не должны быть закорочены.
- M1 является защитным заземлением.
