PPS-125-24

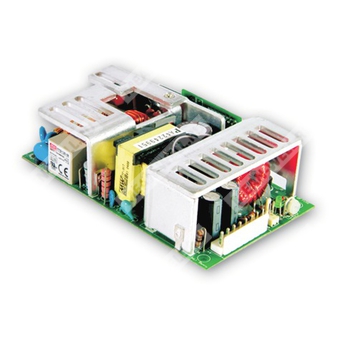

PPS-125-24 - импульсный источник питания AC/DC с одним выходом 24 В и коррекцией коэффициента мощности.
Расшифровка партномера
| Партномер | Расшифровка |
| PPS | Серия источников питания с одним выходом и функцией PFC |
| 125 | Номинальная мощность 125 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
Модель PPS-125-24 представляет собой одно-выходной импульсный источник питания промышленного назначения с активной коррекцией коэффициента мощности. Устройство предназначено для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 24 В постоянного тока для питания промышленной автоматики, электронных систем, средств управления и прочих нагрузок соответствующего класса.
- Универсальный диапазон входного напряжения переменного тока.
- Встроенная активная схема коррекции коэффициента мощности.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- ШИМ-управление и регулирование.
- Удалённая обратная связь по напряжению.
- Светодиодная индикация включения.
- Испытание на 100% полной нагрузке.
- Компактное исполнение 5"×3".
Выход
| Параметр | Значение для PPS-125-24 |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 4,2 А |
| Диапазон регулировки выходного напряжения | 22,80 ~ 25,20 В |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 30 мс / 230 В AC 2000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 20 мс / 230 В AC 20 мс / 115 В AC при полной нагрузке |
| Выходная мощность при естественном охлаждении | 100,8 Вт |
| Выходная мощность при обдуве 18 CFM | 124,8 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по напряжению | ±1,0% |
| Диапазон тока при естественном охлаждении | 0 ~ 4,2 А |
| Диапазон тока при обдуве 18 CFM | 0 ~ 5,2 А |
Вход
| Параметр | Значение для PPS-125-24 |
| Диапазон входного напряжения | 90 ~ 264 В AC 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | >0,93 при 230 В AC >0,98 при 115 В AC, при полной нагрузке |
| КПД | 83% |
| Входной ток, тип. | 115 В AC — 1,2 А 230 В AC — 0,6 А |
| Пусковой ток, тип. | 40 А / 230 В AC, холодный старт |
| Ток утечки | <2 мА / 240 В AC |
Защита
| Параметр | Значение для PPS-125-24 |
| Перегрузка | 130 ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока с обратной характеристикой, автоматическое восстановление после устранения неисправности |
| Порог перенапряжения | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC I/P-FG: 2 кВ AC O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Соответствие нормам безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| ЭМС, излучение | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| ЭМС, помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, уровень light industry, критерий A |
Прочие параметры
| Параметр | Значение |
| Средняя наработка на отказ | 111,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 34,6 мм |
| Упаковка | 0,37 кг; 36 шт. / 14,3 кг / 0,79 куб. фута |
Подключение
Входной разъём AC (CN1): JST B3P-VH или эквивалент
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | Не используется |
| 3 | AC/N |
Выходной разъём DC (CN5): JST B8P-VH или эквивалент
| Номер контакта | Назначение |
| 1 ~ 4 | -V |
| 5 ~ 8 | +V |
Разъём удалённого контроля (CN3): Molex 5045-02 или эквивалент
| Номер контакта | Назначение |
| 1 | RS+ |
| 2 | RS- |
Механические сведения
Компоновка выполнена в низкопрофильном корпусе с размерами 127 × 76,2 × 34,6 мм. На плате предусмотрены элементы силовой части, цепи PFC, ШИМ-управление, обратная связь, цепи защиты, клеммные/разъёмные точки подключения и указанные в чертеже монтажные и функциональные зоны.
Режимы охлаждения и дерейтинг
Для PPS-125-24 допускаются два режима теплоотвода: естественная конвекция и принудительный обдув 18 CFM. По графику снижения нагрузки: при естественной конвекции нагрузка сохраняется на уровне 100% до области повышенной температуры с последующим снижением; при обдуве допустимая нагрузка выше и сохраняется до более высокой температуры окружающей среды. По входному напряжению при 60 Гц нагрузка возрастает от 90 В до 100% при примерно 100 В и остаётся на уровне 100% до 264 В.
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает в себя допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Все испытания EMC выполняются после монтажа на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Готовое изделие должно быть перепроверено на соответствие директивам EMC в составе конечного оборудования.
- Теплоотводы HS1, HS2 и HS3 не должны быть закорочены.
- M1 является защитным заземлением. Для лучшего EMC-результата необходимо обеспечить электрическое соединение между M1, M2 и шасси.
Функциональная структура
Структурная схема включает входной EMI-фильтр, выпрямитель, PFC-каскад, силовой преобразователь, выходной выпрямитель и фильтр, цепь обратной связи, детектор перегрузки и OVP, а также PWM- и PFC-управление.
