PPS-125-27

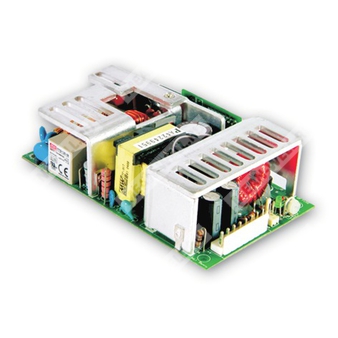

PPS-125-27 — источник питания 125 Вт с активной коррекцией коэффициента мощности и одним выходом 27 В постоянного тока.
Расшифровка партномера
| Позиция в обозначении | Значение | Комментарий |
| PPS | Серия PPS | Источник питания переменного тока в постоянный ток с одним выходом |
| 125 | 125 Вт | Номинальная мощность серии |
| 27 | 27 В | Номинальное выходное напряжение |
Краткое назначение
Импульсный источник питания серии PPS-125 с активной коррекцией коэффициента мощности, предназначенный для промышленного и общепромышленного применения, с выходом 27 В постоянного тока.
Особенности
- Универсальный вход переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- ШИМ-управление и регулирование.
- Высокая удельная мощность: 6,11 Вт/дюйм³.
- Встроенная функция дистанционного контроля по линиям обратной связи.
- Светодиодная индикация включения.
- Испытание на 100% нагрузку в режиме прогрева.
- Компактное исполнение 5"×3".
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 27 В |
| Номинальный выходной ток | 3,8 А |
| Диапазон тока при естественной конвекции | 0 ~ 3,8 А |
| Диапазон тока при обдуве 18 CFM | 0 ~ 4,6 А |
| Номинальная мощность при естественной конвекции | 102,6 Вт |
| Номинальная мощность при обдуве 18 CFM | 124,2 Вт |
| Диапазон подстройки выходного напряжения | 25,65 ~ 28,35 В |
| Нестабильность по линии | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, нарастания | 1000 мс, 30 мс при 230 В AC; 2000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 20 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 83% |
| Потребляемый ток | 115 В AC: 1,2 А; 230 В AC: 0,6 А |
| Пусковой ток | 40 А при 230 В AC, холодный запуск |
| Ток утечки | < 2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 130 ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока с обратной характеристикой, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 31,05 ~ 36,45 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, уровень light industry, критерий A |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 111,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 127 × 76,2 × 34,6 мм (Д × Ш × В) |
| Масса | 0,37 кг |
| Упаковка | 36 шт.; 14,3 кг; 0,79 CUFT |
Конструкция и интерфейсы
| Параметр | Значение |
| Охлаждение | Естественная конвекция или принудительное охлаждение 18 CFM |
| Разъём входа AC | JST B3P-VH или эквивалент |
| Разъём выхода DC | JST B8P-VH или эквивалент |
| Разъём дистанционного контроля | Molex 5045-02 или эквивалент |
| Частота преобразования | 100 кГц |
Назначение выводов
| Разъём | Контакт | Назначение |
| CN1 | 1 | AC/L |
| CN1 | 2 | Без вывода |
| CN1 | 3 | AC/N |
| CN5 | 1~4 | -V |
| CN5 | 5~8 | +V |
| CN3 | 1 | RS+ |
| CN3 | 2 | RS- |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймового витого провода, заканчивающегося параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает установку, регулирование по линии и регулирование по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС. Для правильного выполнения испытаний ЭМС следует обращаться к методике тестирования источников питания для компонентов.
5. Теплоотводы HS1, HS2 и HS3 не должны быть закорочены.
6. M1 является защитным заземлением. Для лучшей совместимости по ЭМС необходимо обеспечить электрическое соединение между M1, M2 и корпусным заземлением.
Обозначения из схемы и конструкции
Источник питания серии PPS-125-27 выполнен в компактном корпусе с верхним размещением силовых элементов, встроенным EMI-фильтром, выпрямительным узлом, PFC-каскадом, силовым преобразователем, цепями обратной связи и защитой от перегрузки и перенапряжения. Конструкция рассчитана на эксплуатацию как в режиме естественной конвекции, так и при принудительном обдуве.
