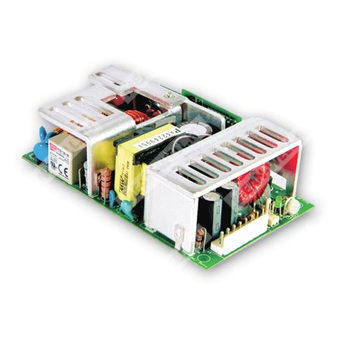

PPS-125-48 - импульсный AC/DC источник питания с одним выходом 48 В, коррекцией коэффициента мощности и мощностью до 125 Вт.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PPS | Серия источников питания Mean Well PPS с одним выходом и функцией PFC |
| 125 | Номинальная выходная мощность серии: 125 Вт |
| 48 | Номинальное выходное напряжение: 48 В постоянного тока |
Краткое описание
Модель PPS-125-48 представляет собой компактный источник питания промышленного назначения с одним выходом 48 В постоянного тока, входом широкого диапазона, активной коррекцией коэффициента мощности, встроенными защитами от перегрузки и перенапряжения, а также возможностью работы с естественным охлаждением или с принудительным обдувом.
Особенности
- Универсальный вход переменного тока / полный диапазон.
- Встроенная активная функция коррекции коэффициента мощности.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Регулирование по ШИМ и стабилизация параметров.
- Высокая плотность мощности: 6,11 Вт/дюйм³.
- Встроенная функция дистанционного контроля обратной связи.
- Индикатор светодиодной индикации наличия питания.
- Испытание на полную нагрузку в течение 100% времени наработки.
- Возможность работы с обдувом 18 CFM.
- Компактное исполнение 5" x 3".
Параметры выхода
| Параметр | Значение для PPS-125-48 |
| Выходное напряжение | 48 В |
| Номинальный выходной ток | 2,1 А |
| Диапазон регулировки напряжения | 45,60 ~ 50,40 В |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, время нарастания | 2000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 20 мс / 115 В AC при полной нагрузке |
| Пульсации и шум | 250 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
| Максимальная мощность с естественным охлаждением | 100,8 Вт |
| Максимальная мощность с обдувом 18 CFM | 124,8 Вт |
| Диапазон токовой отдачи при естественном охлаждении | 0 ~ 2,1 А |
| Диапазон токовой отдачи при обдуве 18 CFM | 0 ~ 2,6 А |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,93 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД, тип. | 84% |
| Пусковой ток, тип. | 40 А / 230 В AC при холодном запуске |
| Ток утечки | < 2 мА / 240 В AC |
| Потребляемый ток, тип. | 115 В AC: 1,2 А; 230 В AC: 0,6 А |
Параметры защиты
| Параметр | Значение |
| Перегрузка | 130 ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока с возвратом после устранения неисправности |
| Диапазон срабатывания защиты от перенапряжения | 57,6 ~ 67,2 В |
| Тип защиты от перенапряжения | Режим hiccup с автоматическим восстановлением после устранения неисправности |
Параметры среды и эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,05% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry, критерий A |
Размеры, масса и упаковка
| Параметр | Значение |
| Габаритные размеры | 127 × 76,2 × 34,6 мм |
| Масса | 0,37 кг |
| Упаковка | 36 шт. / 14,3 кг / 0,79 CUFT |
| Средняя наработка на отказ | 111,7 тыс. ч мин., MIL-HDBK-217F (25 °C) |
Подключение
| Разъём | Назначение | Контакты | Сопряжённая часть |
| CN1 | Вход переменного тока | 1: AC/L, 2: без контакта, 3: AC/N | JST B3P-VH или эквивалент; корпус JST VHR; вывод JST SVH-21T-P1.1 или эквивалент |
| CN5 | Выход постоянного тока | 1~4: -V, 5~8: +V | JST B8P-VH или эквивалент; корпус JST VHR; вывод JST SVH-21T-P1.1 или эквивалент |
| CN3 | Дистанционное измерение | 1: RS+, 2: RS- | Molex 5045-02 или эквивалент; корпус Molex 5051; вывод Molex 4809 |
Конструктив и схема включения
Источник выполнен в металлическом корпусе с принудительным и естественным охлаждением. В конструкции предусмотрены элементы HS1, HS2 и HS3, которые не допускается замыкать между собой. Контакт M1 является защитным заземлением. Для улучшения электромагнитной совместимости требуется обеспечить электрическое соединение между M1, M2 и шасси.
Функциональные узлы
- EMI-фильтр и выпрямитель на входе.
- Цепь PFC.
- Коммутационный силовой каскад.
- Выходной выпрямитель и фильтр.
- Цепь обратной связи.
- Цепь контроля перенапряжения.
- Цепь обнаружения перегрузки.
- ШИМ и PFC управление.
Примечания
- Все параметры, если не указано иное, измеряются при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает в себя установившееся отклонение, регулирование по сети и по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- Для выполнения испытаний ЭМС рекомендуется монтаж на металлической пластине 360 мм × 360 мм толщиной 1 мм.
- Теплоотводы HS1, HS2 и HS3 не должны быть замкнуты.
Назначение
Промышленное питание, оборудование автоматики, телекоммуникационные и электронные системы, где требуется стабилизированное напряжение 48 В постоянного тока при мощности до 125 Вт.
