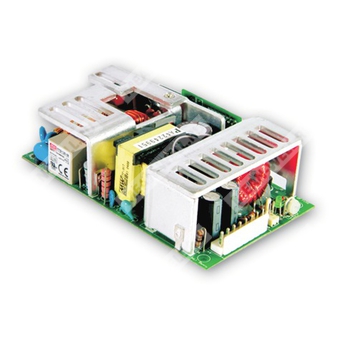

PPS-125-5 - импульсный AC/DC источник питания 125 Вт с одним выходом 5 В и функцией PFC.
Расшифровка партномера
| Позиция в обозначении | Значение |
| PPS | Серия источников питания с одним выходом и функцией коррекции коэффициента мощности |
| 125 | Номинальная мощность серии 125 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Краткое назначение
Источник предназначен для преобразования сети переменного тока в стабилизированное постоянное напряжение 5 В с высокой плотностью мощности и активной коррекцией коэффициента мощности.
Особенности
- Универсальный диапазон входного напряжения.
- Встроенная активная функция PFC.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- PWM-управление и стабилизация параметров.
- Удалённая обратная связь по напряжению.
- Светодиодный индикатор наличия выходного напряжения.
- Испытание на 100% нагрузку в режиме burn-in.
- Компактный корпус 5" x 3".
- Вариант исполнения с принудительным охлаждением 18 CFM.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 20 А |
| Диапазон регулировки выходного напряжения | 4.75 ~ 5.25 В |
| Нестабильность по линии | ±2.0% |
| Нестабильность по нагрузке | ±0.5% |
| Время запуска, время нарастания | 2000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 20 мс / 115 В AC при полной нагрузке |
| Пульсации и шум | 100 мВ п-п |
| Номинальная мощность при естественной конвекции | 100 Вт |
| Номинальная мощность при обдуве 18 CFM | 125 Вт |
| Диапазон тока при естественной конвекции | 0 ~ 20 А |
| Диапазон тока при обдуве 18 CFM | 0 ~ 25 А |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0.93 / 230 В AC; PF > 0.98 / 115 В AC при полной нагрузке |
| КПД | 79% |
| Пусковой ток | 40 А / 230 В AC, холодный запуск |
| Потребляемый ток | 1.2 А при 115 В AC; 0.6 А при 230 В AC |
| Ток утечки | <2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 130 ~ 160% от номинальной выходной мощности |
| Порог срабатывания защиты от перегрузки | 5.5 ~ 6.75 В |
| Перенапряжение | 5.5 ~ 6.75 В |
| Тип защиты от перегрузки | Ограничение тока с режимом fold back, автоматическое восстановление после устранения аварии |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварии |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry, критерий A |
Прочее
| Параметр | Значение |
| MTBF | 111.7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76.2 × 34.6 мм |
| Упаковка | 0.37 кг; 36 шт. / 14.3 кг / 0.79 куб. фута |
Механические параметры
| Параметр | Значение |
| Тип конструкции | Открытое исполнение |
| Размеры печатного узла | 127 мм по длине, 76.2 мм по ширине, 34.6 мм по высоте |
| Охлаждение | Естественная конвекция или принудительный обдув 18 CFM |
| Монтаж | На шасси, с обязательным заземлением |
Подключение
| Разъём | Назначение | Контакты |
| CN1 | Вход переменного тока | 1 — AC/L, 2 — без контакта, 3 — AC/N |
| CN5 | Выход постоянного тока | 1~4 — -V, 5~8 — +V |
| CN3 | Удалённая обратная связь | 1 — RS+, 2 — RS- |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с помощью витой пары длиной 12" с подключённым конденсатором 0.1 мкФ и 47 мкФ параллельно.
- Допуск по выходному напряжению включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- Источник питания рассматривается как компонент для встраивания в конечное оборудование; конечное изделие должно подтверждать соответствие требованиям ЭМС после установки в систему.
- Радиаторы HS1, HS2 и HS3 не должны быть закорочены.
- M1 является защитным заземлением. Для лучшей ЭМС необходимо обеспечить электрическое соединение между M1, M2 и шасси.
