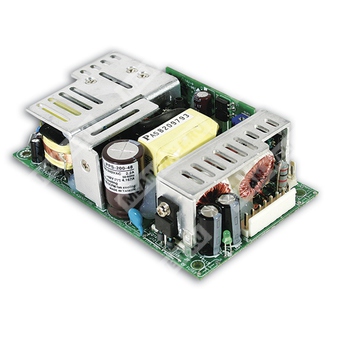

PPS-200-12 - компактный AC/DC источник питания 12 В с активным PFC, предназначенный для промышленного применения и питания нагрузок до 200 Вт.
Расшифровка партномера
| Позиция | Расшифровка |
| PPS | Серия источников питания Mean Well PPS |
| 200 | Номинальная мощность 200 Вт |
| 12 | Выходное напряжение 12 В |
Назначение и общее описание
Преобразователь PPS-200-12 относится к серии одновыходных источников питания с коррекцией коэффициента мощности (PFC). Устройство предназначено для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 12 В для промышленных, телекоммуникационных и иных электронных систем, где требуется высокая удельная мощность, компактное исполнение и встроенные схемы защиты.
Модель выполнена в компактном открытом исполнении, ориентирована на установку в составе оборудования и допускает работу как при естественном охлаждении, так и с принудительным воздушным потоком. В изделии реализованы функции защиты от перегрузки, перенапряжения и перегрева, а также удалённая обратная связь по напряжению.
Особенности
- Универсальный входной диапазон переменного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД для своего класса.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- ШИМ-управление и стабилизация выходного напряжения.
- Компактный корпус и высокая удельная мощность.
- Наличие удалённого контроля напряжения по линии обратной связи.
- Возможность работы с естественным охлаждением и с вентилятором 20,5 CFM.
Выход
| Параметр | Значение для PPS-200-12 |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 16,6 А |
| Диапазон тока при естественном охлаждении | 0 ~ 12,5 А |
| Диапазон тока при принудительном охлаждении 20,5 CFM | 0 ~ 16,6 А |
| Номинальная мощность при естественном охлаждении | 150 Вт |
| Номинальная мощность при принудительном охлаждении 20,5 CFM | 199,2 Вт |
| Диапазон подстройки выходного напряжения | 10,8 ~ 13,2 В |
| Нестабильность по сети | ±3,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установления, время нарастания | 2500 мс, 60 мс при 115 В AC и полной нагрузке |
| Время удержания | 11 мс при 230/115 В AC и полной нагрузке |
| Размах пульсаций и шума | 100 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
Вход
| Параметр | Значение для PPS-200-12 |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 89% |
| Ток потребления | 2,2 А при 115 В AC; 1,2 А при 230 В AC |
| Пусковой ток | Холодный пуск 70 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Защита
| Параметр | Значение для PPS-200-12 |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты — Hiccup, автоматическое восстановление после устранения неисправности |
| Порог перенапряжения | 13,8 ~ 16,2 В |
| Перегрев | Выходное напряжение отключается, восстановление после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C от 0 до 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11 и EN55024, уровень light industry, критерий A |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 127 × 76,2 × 35,1 мм (Д × Ш × В) |
| Масса | 0,37 кг |
| Упаковка | 36 шт. / 14,3 кг / 0,79 CUFT |
| MTBF | 108,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Частота преобразования | 100 кГц |
Подключение
Входной разъём AC (CN1): JST B3P-VH или эквивалент.
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | Нет контакта |
| 3 | AC/N |
Выходной разъём DC (CN5): JST B8P-VH или эквивалент.
| Номер контакта | Назначение |
| 1~4 | -V |
| 5~8 | +V |
Разъём удалённого контроля (CN3): Molex 5045-02 или эквивалент.
| Номер контакта | Назначение |
| 1 | RS- |
| 2 | RS+ |
Механические данные
Корпус открытoго типа, с установкой на монтажную поверхность. Габариты указаны выше. На схеме отмечены элементы HS1, HS2, SVR1, LED1, CN1, CN3, CN5, M1 и M2. Для эффективной работы требуется обеспечить правильный тепловой режим и, при необходимости, направленный воздушный поток 20,5 CFM.
Примечания
- Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, нестабильность по сети и по нагрузке.
- Источники питания рассматриваются как комплектные изделия, подлежащие установке в конечное оборудование.
- Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм; конечное оборудование должно повторно подтверждать соответствие директивам ЭМС. Для методики испытаний на ЭМС следует обращаться к тестированию компонентов источников питания.
- Радиаторы HS1 и HS2 не должны быть закорочены.
- Длина времени установления измеряется при холодном первом запуске; при очень быстром включении/выключении источника питания фактическое время может увеличиваться.
