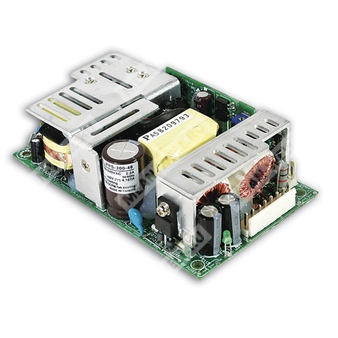

PPS-200-15 — импульсный источник питания AC/DC с одним выходом, активной коррекцией коэффициента мощности и выходом 15 В.
Расшифровка партномера
| Элемент партномера |
Значение |
| PPS |
Серия источников питания Mean Well PPS |
| 200 |
Номинальная мощность серии 200 Вт |
| 15 |
Номинальное выходное напряжение 15 В |
Назначение: источники питания серии PPS-200 представляют собой компактные одно-выходные AC/DC преобразователи с активным PFC, рассчитанные на питание промышленной и электронной аппаратуры.
Особенности
- Универсальный вход переменного тока с широким диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД, до 90% тип.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- ШИМ-управление и регулирование выходных параметров.
- Высокая удельная мощность: 9.78 Вт/дюйм³.
- Компактное исполнение 5"×3".
- Встроенная функция дистанционного считывания напряжения.
- Технология ZVS для снижения рассеиваемой мощности.
- Охлаждение свободной конвекцией для 150 Вт и 200 Вт с принудительным обдувом 20.5 CFM.
Выход
| Параметр |
Значение для PPS-200-15 |
| Выходное напряжение постоянного тока |
15 В |
| Номинальный выходной ток |
13.3 А |
| Диапазон регулировки выходного напряжения |
13.5 ~ 16.5 В |
| Нелинейность по линии питания |
±3.0% |
| Стабилизация по нагрузке |
±0.5% |
| Время запуска, нарастания |
2500 мс, 60 мс / 115 В AC при полной нагрузке |
| Время удержания |
11 мс / 230 В AC / 115 В AC при полной нагрузке |
| Пульсации и шум |
100 мВ п-п |
| Допуск по выходному напряжению |
±1.0% |
| Диапазон тока нагрузки при свободной конвекции |
0 ~ 10 А |
| Диапазон тока нагрузки при обдуве 20.5 CFM |
0 ~ 13.3 А |
| Номинальная мощность при свободной конвекции |
150 Вт |
| Номинальная мощность при обдуве 20.5 CFM |
199.5 Вт |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| Коэффициент мощности |
PF > 0.93 при 230 В AC, PF > 0.98 при 115 В AC, при полной нагрузке |
| КПД |
89% |
| Потребляемый ток |
2.2 А / 115 В AC, 1.2 А / 230 В AC |
| Пусковой ток |
Холодный старт 70 А / 230 В AC |
| Ток утечки |
<2 мА / 240 В AC |
Защиты
| Параметр |
Значение |
| Перегрузка |
105 ~ 135% от номинальной выходной мощности |
| Порог защиты от перегрузки |
17.25 ~ 20.25 В |
| Тип защиты от перегрузки |
Hiccup mode, автоматическое восстановление после устранения неисправности |
| Порог защиты от перенапряжения |
17.25 ~ 20.25 В |
| Тип защиты от перенапряжения |
Hiccup mode, автоматическое восстановление после устранения неисправности |
| Защита от перегрева |
Выходное напряжение отключается, восстановление после снижения температуры |
Эксплуатационные параметры
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +70 °C, с учетом кривой дерейтирования |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0.05%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P-O/P: 3 кВ AC, I/P-FG: 2 кВ AC, O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, TUV EN60950-1 approved |
| ЭМС-излучение |
Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| ЭМС-устойчивость |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry, критерий A |
Прочие параметры
| Параметр |
Значение |
| MTBF |
108.4 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
127 × 76.2 × 35.1 мм (Д × Ш × В) |
| Масса и упаковка |
0.37 кг; 36 шт. / 14.3 кг / 0.79 CUFT |
Подключение
Входной разъем переменного тока CN1: JST B3P-VH или эквивалент
| Номер контакта |
Назначение |
| 1 |
AC/L |
| 3 |
AC/N |
| 2 |
Нет контакта |
Выходной разъем постоянного тока CN5: JST B8P-VH или эквивалент
| Номер контакта |
Назначение |
| 1~4 |
-V |
| 5~8 |
+V |
Разъем дистанционного считывания CN3: Molex 5045-02 или эквивалент
| Номер контакта |
Назначение |
| 1 |
RS- |
| 2 |
RS+ |
Механические сведения
Корпус выполнен в компактном исполнении с габаритами 127 × 76.2 × 35.1 мм. На плате предусмотрены точки M1 и M2, при этом для лучшей ЭМС-совместимости требуется обеспечить электрическое соединение между M1, M2 и заземлением корпуса.
Примечание по механике: HS1 и HS2 не допускается замыкать между собой.
Примечания
- Все параметры, не помеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузки 0.1 мкФ и 47 мкФ параллельно.
- Допуск по выходному напряжению включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как комплектующий узел, который устанавливается в конечное оборудование. Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- HS1 и HS2 не должны быть соединены между собой.
- Время запуска измеряется при холодном старте. При очень быстром включении и выключении источника питания время установления может увеличиваться.
