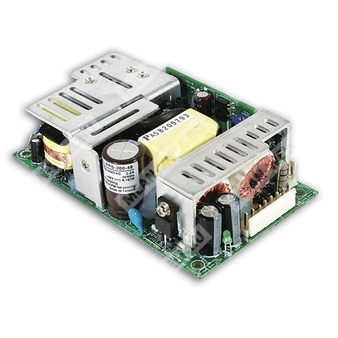

PPS-200-24 - одно выходной источник питания переменного тока с активной коррекцией коэффициента мощности на 24 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PPS | Серия источников питания Mean Well PPS |
| 200 | Номинальная мощность класса 200 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
Компактный импульсный AC/DC источник питания промышленного исполнения с одним выходом, встроенной активной коррекцией коэффициента мощности, универсальным диапазоном сетевого питания и возможностью работы с естественным охлаждением либо принудительным обдувом. Предназначен для питания нагрузок постоянного тока 24 В в системах промышленной электроники, автоматизации, связи, измерительной и другой аппаратуры.
Ключевые особенности
- Универсальный вход переменного тока и полный диапазон сети.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 89% для исполнения 24 В.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- PWM-регулирование и стабилизация выходных параметров.
- Высокая удельная мощность.
- Компактное исполнение 5×3 дюйма.
- Встроенная функция дистанционного измерения по удалённой обратной связи.
- Технология ZVS для снижения рассеиваемой мощности.
- Охлаждение свободной конвекцией либо при потоке воздуха 20,5 CFM.
- Класс защиты и ЭМС для промышленного применения.
Электрические параметры
| Параметр | Значение для PPS-200-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 8,3 А |
| Диапазон регулировки выходного напряжения | 21,6 ~ 26,4 В |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания | 1200 мс, 60 мс / 230 В AC; 2500 мс, 60 мс / 115 В AC при полной нагрузке |
| Время удержания | 11 мс / 230 В AC; 115 В AC при полной нагрузке |
| Диапазон регулировки тока | 0 ~ 8,3 А при естественной конвекции |
| Диапазон регулировки тока при обдуве 20,5 CFM | 0 ~ 8,3 А |
| Мощность при естественной конвекции | 150 Вт |
| Мощность при обдуве 20,5 CFM | 199,2 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Типичный КПД | 89% |
| Типичный входной ток | 2,2 А / 115 В AC; 1,2 А / 230 В AC |
| Пусковой ток | 70 А / 230 В AC, холодный старт |
| Ток утечки | < 2 мА / 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 108,4 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 127 × 76,2 × 35,1 мм (Д × Ш × В) |
| Масса | 0,37 кг |
| Упаковка | 36 шт. / 14,3 кг / 0,79 куб. фута |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Подключение и конструкция
| Параметр | Значение |
| Выходной разъём постоянного тока | JST B8P-VH или эквивалент |
| Назначение контактов выходного разъёма | 1~4: -V; 5~8: +V |
| Сопряжённый корпус выходного разъёма | JST VHR или эквивалент |
| Контактная часть выходного разъёма | JST SVH-21T-P1.1 или эквивалент |
| Входной разъём переменного тока | JST B3P-VH или эквивалент |
| Назначение контактов входного разъёма | 1: AC/L; 2: без контакта; 3: AC/N |
| Сопряжённый корпус входного разъёма | JST VHR или эквивалент |
| Контактная часть входного разъёма | JST SVH-21T-P1.1 или эквивалент |
| Разъём удалённого измерения | Molex 5045-02 или эквивалент |
| Назначение контактов удалённого измерения | 1: RS-; 2: RS+ |
| Сопряжённый корпус удалённого измерения | Molex 5051 или эквивалент |
| Контактная часть удалённого измерения | Molex 4809 или эквивалент |
| Охлаждение | Свободная конвекция или принудительный обдув 20,5 CFM |
Примечания
- Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, заканчивающейся параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск на установку, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС после установки в него данного источника питания. Рекомендации по выполнению испытаний ЭМС см. в разделе по испытаниям компонентов источников питания.
- Радиаторы HS1 и HS2 не должны быть закорочены.
- Время установки измеряется при холодном пуске. При очень быстром включении и выключении источника питания время установки может увеличиться.
- M1 является защитным заземлением. Для лучшего ЭМС-результата следует обеспечить электрическое соединение между M1, M2 и шасси с заземлением.
