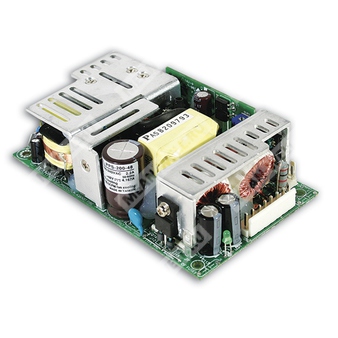

PPS-200-27 - одновыходной AC/DC источник питания с активной коррекцией коэффициента мощности для промышленного применения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| PPS | Серия источников питания с одним выходом и функцией PFC |
| 200 | Номинальная мощность серии 200 Вт |
| 27 | Выходное напряжение 27 В |
Назначение и особенности
Модель PPS-200-27 представляет собой компактный импульсный источник питания AC/DC с одним выходом, рассчитанный на питание нагрузок постоянным напряжением 27 В. Изделие выполнено с активной коррекцией коэффициента мощности, поддерживает универсальный вход сети, имеет высокую удельную мощность и предназначено для промышленной электроники, автоматики и оборудования, требующего стабилизированного питания постоянного тока.
Основные свойства
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД, типично до 90%.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- ШИМ-управление и стабилизация выходных параметров.
- Компактное исполнение с высокой удельной мощностью.
- Предусмотрен удалённый контроль напряжения по линии remote sense.
- Подходит для принудительного воздушного охлаждения 20,5 CFM.
Характеристики выхода
| Параметр | Значение для PPS-200-27 |
|---|
| Номинальное выходное напряжение | 27 В |
| Номинальный выходной ток | 7,4 А |
| Диапазон регулировки выходного напряжения | 24,3 … 30 В |
| Линейная стабилизация | ±2,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1200 мс, 60 мс при 230 VAC; 2500 мс, 60 мс при 115 VAC, при полной нагрузке |
| Время удержания | 11 мс при 230 VAC / 115 VAC, при полной нагрузке |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулировки по подстроечному элементу | 24,3 … 30 В |
Выходная мощность и ток
| Режим | Значение для PPS-200-27 |
|---|
| Номинальная мощность при естественном охлаждении | 150 Вт |
| Номинальная мощность при обдуве 20,5 CFM | 199,8 Вт |
| Диапазон выходного тока при естественном охлаждении | 0 … 5,56 А |
| Диапазон выходного тока при обдуве 20,5 CFM | 0 … 7,4 А |
Характеристики входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 … 264 VAC, 127 … 370 VDC |
| Диапазон частоты | 47 … 63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 VAC; PF > 0,98 при 115 VAC, при полной нагрузке |
| Типовой КПД | 89% |
| Типовой входной ток | 2,2 А при 115 VAC; 1,2 А при 230 VAC |
| Пусковой ток | 70 А при 230 VAC, холодный запуск |
| Ток утечки | < 2 мА при 240 VAC |
Защита
| Вид защиты | Параметры |
|---|
| Перегрузка | 105 … 135% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 31,05 … 36,45 В; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Выходное напряжение отключается, восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -20 … +70 °C |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура и влажность хранения | -40 … +85 °C, 10 … 95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0 … 50 °C |
| Вибрация | 10 … 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 VDC / 25 °C / 70% RH |
| Эмиссия | EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Иммунитет | EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55024; критерий A, уровень light industry |
Надёжность, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 108,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 127 × 76,2 × 35,1 мм |
| Масса | 0,37 кг |
| Упаковка | 36 шт.; 14,3 кг; 0,79 CUFT |
Подключение и конструкция
| Элемент | Описание |
|---|
| Входной разъём AC | CN1: JST B3P-VH или эквивалент |
| Выходной разъём DC | CN5: JST B8P-VH или эквивалент |
| Разъём дистанционного контроля | CN3: Molex 5045-02 или эквивалент |
| Функция remote sense | RS- и RS+ |
| Охлаждение | Естественная конвекция или принудительный обдув 20,5 CFM |
| Частота преобразования | 100 кГц |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 VAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, терминатором из конденсатора 0,1 мкФ и 47 мкФ параллельно.
- Допуск по напряжению включает допуск на установку, регулирование по линии и регулирование по нагрузке.
- Источник питания относится к комплектному изделию и предназначен для установки в конечное оборудование.
- Для соответствия требованиям ЭМС изделие должно быть смонтировано на металлическую пластину 360 × 360 мм толщиной 1 мм.
- HS1 и HS2 не должны быть закорочены.
- M1 является защитным заземлением; для лучшей ЭМС рекомендуется обеспечить электрическое соединение между M1, M2 и заземлением корпуса.
- Время установления может увеличиваться при очень быстром включении и выключении питания.
- Длина времени установки измеряется при холодном запуске.
