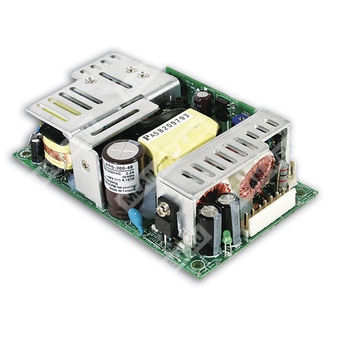

PPS-200-48 - импульсный источник питания 48 В постоянного тока с активной коррекцией коэффициента мощности и защитами.
Расшифровка партномера
| Позиция | Значение |
| PPS | Серия источников питания с одним выходом и функцией PFC |
| 200 | Номинальная мощность серии 200 Вт |
| 48 | Выходное напряжение 48 В постоянного тока |
Краткое описание
Источник питания серии PPS-200-48 предназначен для преобразования сети переменного или постоянного тока в стабилизированное выходное напряжение 48 В DC для промышленной электроники, автоматики, телекоммуникационного и общего применений. Модель выполнена как одноканальный источник с активной коррекцией коэффициента мощности, высокой удельной мощностью, низкими пульсациями и встроенными защитами по перегрузке, перенапряжению и перегреву.
Особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 90% тип.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- PWM-управление и стабилизация выходных параметров.
- Высокая удельная мощность 9,78 Вт/дюйм³.
- Компактное исполнение 5"×3".
- Встроенная функция дистанционной компенсации падения напряжения по линиям нагрузки.
- Технология ZVS для снижения рассеиваемой мощности.
- Охлаждение свободной конвекцией для 150 Вт и 200 Вт при принудительном обдуве 20,5 CFM.
- 3-летний ресурс гарантии в документе указан, но в ответ не включается.
Расшифровка параметров серии PPS-200-48
| Параметр | Значение |
| Выходное напряжение постоянного тока | 48 В |
| Номинальный ток | 4,167 А |
| Диапазон тока при конвекционном охлаждении | 0…3,13 А |
| Диапазон тока при обдуве 20,5 CFM | 0…4,167 А |
| Номинальная мощность при конвекции | 150,24 Вт |
| Номинальная мощность при обдуве 20,5 CFM | 200,016 Вт |
Выход
| Параметр | Значение |
| Диапазон регулировки выходного напряжения | 43,2…52,8 В |
| Линейная стабилизация | ±2,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 2500 мс, 60 мс при 115 В AC на полной нагрузке |
| Время удержания | 11 мс / 230 В AC, 115 В AC при полной нагрузке |
| Пульсации и шум | 250 мВ пик-пик |
| Пусковой токовый режим | не более 4,167 А по выходу при номинале серии; см. ограничение по перегрузке |
| Допустимое отклонение выходного напряжения | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC или 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | >0,93 при 230 В AC; >0,98 при 115 В AC, при полной нагрузке |
| КПД тип. | 90% |
| Потребляемый ток тип. | 2,2 А / 115 В AC; 1,2 А / 230 В AC |
| Пусковой ток тип. | 70 А / 230 В AC, холодный старт |
| Ток утечки | <2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 57,6…67,2 В |
| Тип защиты от перенапряжения | Режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+70 °C, см. кривую дерейтингa |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Изоляционное испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия EMC | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Иммунитет EMC | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, уровень light industry, критерий A |
Механические параметры
| Параметр | Значение |
| Габариты | 127 × 76,2 × 35,1 мм (Д × Ш × В) |
| Масса | 0,37 кг |
| Упаковка | 36 шт. / 14,3 кг / 0,79 куб. фут. |
| Частота преобразования | 100 кГц |
Подключение
Входной разъём AC (CN1): JST B3P-VH или эквивалент.
Назначение выводов:
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | Нет вывода |
| 3 | AC/N |
Выходной разъём DC (CN5): JST B8P-VH или эквивалент.
Назначение выводов:
| Номер вывода | Назначение |
| 1…4 | -V |
| 5…8 | +V |
Разъём дистанционного измерения (CN3): Molex 5045-02 или эквивалент.
Назначение выводов:
| Номер вывода | Назначение |
| 1 | RS- |
| 2 | RS+ |
Блок-схема функциональная
Состав узлов: входной EMI-фильтр и выпрямитель, узел PFC, силовой ключевой преобразователь, выпрямители и фильтр, узел контроля и управления PWM/PFC, цепи детектирования, защита от перегрузки и перенапряжения.
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск по напряжению включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; окончательное изделие должно обеспечивать соответствие директивам EMC.
- HS1 и HS2 не должны быть закорочены.
- M1 является защитным заземлением; для лучшей EMC-характеристики требуется электрическое соединение между M1, M2 и шасси.
- Время установки измеряется при холодном первом пуске; при частом включении/выключении время может увеличиваться.
