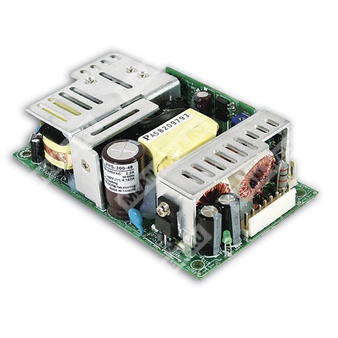

PPS-200-5 — импульсный источник питания переменного тока с одним выходом 5 В, активным PFC и встроенными защитами.
Расшифровка партномера PPS-200-5
| Обозначение | Расшифровка |
| PPS | Серия источников питания Mean Well PPS с одним выходом и функцией коррекции коэффициента мощности |
| 200 | Номинальная мощность серии 200 Вт |
| 5 | Выходное напряжение 5 В постоянного тока |
Краткое описание
Источник питания PPS-200-5 предназначен для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 5 В для промышленной и электронной аппаратуры. Модель относится к серии PPS-200, имеет один выход, встроенный активный корректор коэффициента мощности, режимы регулирования PWM и PFC, а также полный набор защит для надежной работы в составе оборудования.
Основные особенности
- Универсальный вход переменного тока с широким диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 86% для версии 5 В.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- PWM-управление и стабилизация выходных параметров.
- Высокая удельная мощность.
- Компактное исполнение 5" × 3".
- Встроенная функция дистанционного измерения напряжения на нагрузке.
- Технология ZVS для снижения рассеяния мощности.
- Охлаждение свободной конвекцией либо принудительным воздушным потоком 20,5 CFM.
- Применение в промышленных системах питания и автоматизации.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 36 А |
| Диапазон тока при конвекционном охлаждении | 0 ~ 26 А |
| Диапазон тока при принудительном охлаждении 20,5 CFM | 0 ~ 36 А |
| Номинальная мощность при конвекционном охлаждении | 130 Вт |
| Номинальная мощность при принудительном охлаждении 20,5 CFM | 180 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 4,5 ~ 5,5 В |
| Нестабильность по сети | ±4,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установления и нарастания | 1200 мс, 60 мс при 230 В AC; 2500 мс, 60 мс при 115 В AC, при полной нагрузке |
| Время удержания | 11 мс при 230 В AC / 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF>0,93 при 230 В AC; PF>0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 86% |
| Типовой пусковой ток | 2,2 А при 115 В AC; 1,2 А при 230 В AC |
| Пусковой ток при холодном старте | 70 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
| Тип охлаждения | Свободная конвекция или принудительный обдув 20,5 CFM |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,6 ~ 7,25 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Выходное напряжение отключается, восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +70 °C, см. кривую дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение изоляции | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry, критерий A |
Прочие параметры
| Параметр | Значение |
| MTBF | 108,4 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 35,1 мм |
| Масса | 0,37 кг |
| Упаковка | 36 шт.; 14,3 кг; 0,79 куб. фута |
| Частота преобразования | 100 кГц |
| Коррекция | PWM и PFC |
Примечания
- Все параметры без специальных пометок измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершенной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск по выходному напряжению включает установку, нестабильность по сети и нестабильность по нагрузке.
- Источник питания относится к компонентам, предназначенным для установки в конечное оборудование.
- Все испытания по ЭМС проводятся после монтажа устройства на металлическую пластину 360 × 360 мм толщиной 1 мм; конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Теплоотводы HS1 и HS2 не должны быть закорочены.
- M1 является защитным заземлением. Для лучшей ЭМС необходимо обеспечить электрическое соединение между M1, M2 и шасси.
- Время установления измеряется при холодном старте; при включении и выключении питания возможно увеличение этого времени.
Назначение выводов и разъемов
| Разъем | Назначение |
| CN1 | Вход переменного тока: 1 — AC/L, 2 — без вывода, 3 — AC/N |
| CN3 | Дистанционное измерение напряжения: 1 — RS-, 2 — RS+ |
| CN5 | Выход постоянного тока: 1~4 — -V, 5~8 — +V |
