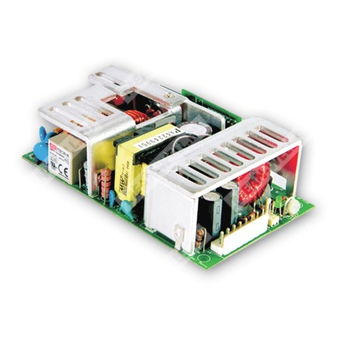

PPT-125A - импульсный тройной источник питания 125 Вт с коррекцией коэффициента мощности для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| PPT | Серия импульсных источников питания Mean Well PPT |
| 125 | Номинальная мощность 125 Вт |
| A | Исполнение с выходами 3,3 В / 5 В / 12 В |
Краткое описание
Компонент PPT-125A представляет собой промышленный импульсный источник питания с тремя изолированными выходами, активной коррекцией коэффициента мощности, широким диапазоном входного напряжения и защитой от перегрузки и перенапряжения.
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Тройной выход.
- Управление по ШИМ и стабилизация выходных напряжений.
- Высокая удельная мощность.
- Светодиодная индикация включения.
- Испытание на 100% полной нагрузке в режиме прогрева.
- Совместимость с принудительным воздушным охлаждением 18 CFM.
- Компактное исполнение 5" × 3".
Выход
| Параметр | Значение для PPT-125A |
| Количество выходов | 3 |
| Выход 1 | 3,3 В |
| Выход 2 | 5 В |
| Выход 3 | 12 В |
| Номинальный ток | 10 А / 8 А / 0,5 А |
| Диапазон тока при естественной конвекции | 1 ~ 10 А / 0,8 ~ 8 А / 0,05 ~ 0,5 А |
| Диапазон тока при воздушном охлаждении 18 CFM | 1 ~ 12,5 А / 0,8 ~ 10 А / 0,05 ~ 0,63 А |
| Номинальная мощность при естественной конвекции | 79 Вт |
| Номинальная мощность при охлаждении 18 CFM | 98,81 Вт |
| Пульсации и шум, максимум | 100 мВп-п / 100 мВп-п / 120 мВп-п |
| Диапазон подстройки напряжения | CH1: 3,13 ~ 3,46 В |
| Допуск выходного напряжения | CH1: ±3,0%; CH2: ±5,0%; CH3: ±6,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±3,0% |
| Время установки и нарастания | 1000 мс, 30 мс при 230 В перем. тока / 2000 мс, 30 мс при 115 В перем. тока при полной нагрузке |
| Время удержания | 24 мс / 230 В перем. тока, 24 мс / 115 В перем. тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В перем. тока, 127 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,93 при 230 В перем. тока, PF > 0,98 при 115 В перем. тока, при полной нагрузке |
| КПД, тип. | 75% |
| Входной ток, тип. | 1,7 А / 115 В перем. тока, 0,75 А / 230 В перем. тока |
| Пусковой ток, тип. | 24 А / 230 В перем. тока, холодный старт |
| Ток утечки | < 2 мА / 240 В перем. тока |
Защита
| Параметр | Значение |
| Перегрузка | 130 ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока с возвратом в исходное состояние после устранения неисправности |
| Перенапряжение | CH1: 3,6 ~ 4,45 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения неисправности |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура и влажность | -20 ~ +70 °C, 20 ~ 90% RH, без конденсации |
| Рабочая температура | См. кривую снижения мощности |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55024; light industry level, criteria A; EAC TP TC 020 |
Прочее
| Параметр | Значение |
| MTBF | 94,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 34,6 мм |
| Масса и упаковка | 0,37 кг; 36 шт. / 14,3 кг / 0,96 CUFT |
| Назначение | 125 Вт, тройной выход, функция коррекции коэффициента мощности |
Подключение и конструктив
| Параметр | Значение |
| Входной разъём AC | CN1: JST B3P-VH или эквивалент |
| Выходной разъём DC | CN4: JST B5P-VH*2 или эквивалент |
| Назначение выводов CN1 | 1 — AC/L; 2 — без контакта; 3 — AC/N |
| Назначение выводов CN4 | 1 — CH3; 2,3 — CH2; 4,8 — GND; 9,10 — CH1 |
| Охлаждение | Естественная конвекция или принудительный обдув 18 CFM в горизонтальном положении |
| Частота преобразования | 100 кГц |
Примечания
- Все параметры измеряются при входном напряжении 230 В перем. тока, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, оконечного конденсатора 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, нестабильность по линии и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет устанавливаться в конечное оборудование. Все испытания ЭМС выполнены при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для информации по испытаниям ЭМС источника питания обращайтесь к документам по тестированию ЭМС компонентов.
- Под обозначением HS1, HS2 и HS3 не допускается короткое замыкание.
- M1 является защитным заземлением. Для лучшего ЭМС-поведения требуется электрическое соединение между M1, M2 и заземлением корпуса.
- Дерейтинг по температуре окружающей среды: для моделей с естественным охлаждением 3,5% на 1000 м при температуре выше 2000 м (6500 ft); для моделей с вентилятором 5% на 1000 м при температуре выше 2000 м (6500 ft).
