PPT-125B - трёхвыходной импульсный источник питания 125 Вт с активной коррекцией коэффициента мощности для промышленного применения.
Назначение: преобразование сетевого переменного напряжения в стабилизированные постоянные напряжения трёх каналов: 5 В, 12 В и -12 В.
Расшифровка партномера
| Позиция | Значение |
| PPT | Серия источников питания Mean Well PPT |
| 125 | Номинальная мощность 125 Вт |
| B | Исполнение с выходами 5 В, 12 В и -12 В |
Сведения о серии
Изделие относится к серии PPT-125 — источникам питания трёхканального исполнения с активной коррекцией коэффициента мощности, рассчитанным на промышленное оборудование и электронные системы, требующие нескольких уровней постоянного напряжения.
Выходные характеристики
| Параметр | Значение для PPT-125B |
| Количество выходов | 3 |
| Канал 1 | 5 В |
| Канал 2 | 12 В |
| Канал 3 | -12 В |
| Номинальный ток канала 1 | 11,5 А |
| Номинальный ток канала 2 | 3 А |
| Номинальный ток канала 3 | 0,5 А |
| Диапазон тока канала 1 | 1…11,5 А |
| Диапазон тока канала 2 | 0,3…3 А |
| Диапазон тока канала 3 | 0,05…0,5 А |
| Номинальная мощность при конвекции | 99,5 Вт |
| Номинальная мощность при обдуве 18 CFM | 124,46 Вт |
| Пульсации и шум | 100 мВп-п для канала 1; 120 мВп-п для канала 2; 120 мВп-п для канала 3 |
| Диапазон подстройки выходного напряжения канала 1 | 4,75…5,25 В |
| Точность установки выходного напряжения | ±3,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±3,0% |
| Время установки, время нарастания | 2000 мс, 30 мс при 115 В AC; 1000 мс, 30 мс при 230 В AC; полная нагрузка |
| Время удержания | 24 мс при 115 В AC; 24 мс при 230 В AC; полная нагрузка |
Входные характеристики
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC; PF > 0,98 при 115 В AC; полная нагрузка |
| Типовой КПД | 78% |
| Типовой входной ток | 1,7 А при 115 В AC; 0,75 А при 230 В AC |
| Пусковой ток | 24 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 130…160% от номинальной выходной мощности |
| Защита от перегрузки канала 1 | 3,6…4,45 В |
| Защита от перегрузки канала 2 | 5,75…6,75 В |
| Защита от перегрузки канала 3 | 5,75…6,75 В |
| Тип защиты от перегрузки | Ограничение тока с возвратом в исходное состояние после устранения неисправности |
| Защита от перенапряжения канала 1 | 3,6…4,45 В |
| Защита от перенапряжения канала 2 | 5,75…6,75 В |
| Защита от перенапряжения канала 3 | 5,75…6,75 В |
| Тип защиты от перенапряжения | Hiccup, автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум при 500 В DC, 25 °C, 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -20 до +70 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 94,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 34,6 мм |
| Масса | 0,37 кг |
| Упаковка | 36 шт.; 14,3 кг; 0,96 куб. фута |
Соответствие стандартам
| Параметр | Значение |
| Безопасность | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Иммунитет ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; уровень light industry; критерий A; EAC TP TC 020 |
Подключение и конструктив
| Параметр | Значение |
| Входной разъём | CN1: JST B3P-VH или эквивалент |
| Выходной разъём | CN4: JST B5P-VH*2 или эквивалент |
| Назначение контактов входного разъёма | 1 — AC/L; 2 — не подключён; 3 — AC/N |
| Назначение контактов выходного разъёма | 1, 2, 3 — CH3; 4, 5 — GND; 6, 7, 8 — CH2; 9, 10 — CH1 |
| Заземление | Требуется; M1 — защитное заземление; для лучшей ЭМС рекомендуется электрическое соединение между M1, M2 и заземлением шасси |
| Охлаждение | Естественная конвекция или принудительное охлаждение 18 CFM |
| Ориентация монтажа | Горизонтальная |
Характеристики по изображению и компоновке

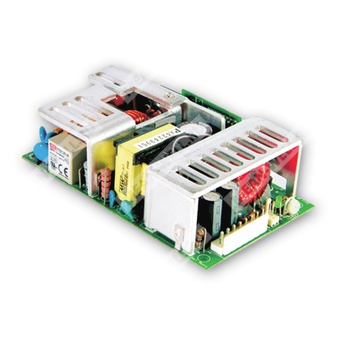

Конструкция выполнена в компактном открытом исполнении с трёхканальной выходной архитектурой, встроенной коррекцией коэффициента мощности, узлом ЭМИ-фильтрации, выпрямителями, каскадом преобразования и цепями контроля и защиты.
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с применением 12-дюймового витого провода, оконцованного параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Под допуском понимаются суммарно допуск установки, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; соответствие ЭМС должно подтверждаться после монтажа в составе изделия.
- Испытания ЭМС выполняются с блоком на металлической пластине 360 × 360 мм толщиной 1 мм.
- Радиаторы HS1, HS2 и HS3 не должны быть закорочены.
- Отверстие M1 является точкой защитного заземления.
- Для обеспечения лучшей помехоустойчивости и ЭМС рекомендуется обеспечить электрическое соединение между M1, M2 и заземлением шасси.
- Кривая снижения нагрузки для свободной конвекции и принудительного обдува 18 CFM должна учитываться при расчёте теплового режима.
- Рабочая высота для выполнения характеристик с вентиляторным охлаждением допускается до 2000 м; при большей высоте требуется дополнительное снижение нагрузки.
