PPT-125D

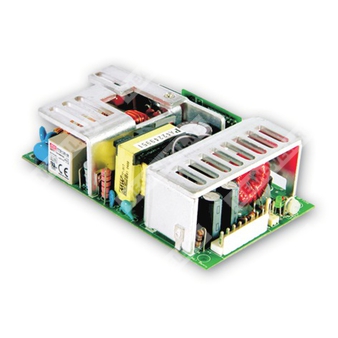

PPT-125D - трехканальный импульсный источник питания 125 Вт с активным PFC и регулируемыми выходами.
Назначение: AC/DC источник питания для промышленной электроники с тремя выходами, функцией коррекции коэффициента мощности и защитой по перегрузке и перенапряжению.
Расшифровка партномера
| Позиция | Расшифровка |
| PPT | Серия источников питания PPT |
| 125 | Номинальная мощность 125 Вт |
| D | Исполнение с выходами 5 В, 24 В и 12 В |
Краткое описание серии
Серия PPT-125 представляет собой источники питания с тремя выходами, универсальным диапазоном входного переменного напряжения, встроенной активной коррекцией коэффициента мощности, высоким уровнем удельной мощности и средствами защиты для промышленного применения.
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Три выходных канала.
- Управление ШИМ и стабилизация выходных напряжений.
- Индикация включения по светодиоду.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Компактное исполнение и высокая удельная мощность.
- Проверка на полную нагрузку при 100% режиме.
- Подходит для монтажа с принудительным воздушным охлаждением 18 CFM.
Выходные параметры
| Параметр | Значение для PPT-125D |
| Количество выходов | 3 |
| Канал 1 | 24 В |
| Канал 2 | 12 В |
| Канал 3 | 5 В |
| Номинальный ток канала 1 | 5 А |
| Номинальный ток канала 2 | 2,5 А |
| Номинальный ток канала 3 | 0,5 А |
| Диапазон тока канала 1 при конвекционном охлаждении | 1 ~ 7 А |
| Диапазон тока канала 1 при принудительном охлаждении 18 CFM | 1 ~ 8,75 А |
| Диапазон тока канала 2 при конвекционном охлаждении | 0,25 ~ 2,5 А |
| Диапазон тока канала 2 при принудительном охлаждении 18 CFM | 0,25 ~ 3,13 А |
| Диапазон тока канала 3 при конвекционном охлаждении | 0,05 ~ 0,5 А |
| Диапазон тока канала 3 при принудительном охлаждении 18 CFM | 0,05 ~ 0,63 А |
| Номинальная мощность при конвекционном охлаждении | 101 Вт |
| Номинальная мощность при принудительном охлаждении 18 CFM | 126,43 Вт |
| Пульсации и шум, макс. | 100 мВп-п по каналам 1 и 2, 120 мВп-п по каналу 3 |
| Диапазон регулировки выходного напряжения канала 1 | CH1: 4,75 ~ 5,25 В |
| Допуск выходного напряжения | CH1: ±3,0%; CH2: ±5,0%; CH3: ±6,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±3,0% по каналу 1; ±3,0% по каналу 2; ±5,0% по каналу 3 |
| Время установки, время нарастания | 2000 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 24 мс при 115 В AC на полной нагрузке |
Входные параметры
| Параметр | Значение для PPT-125D |
| Входное напряжение | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,93 при 230 В AC; PF > 0,98 при 115 В AC на полной нагрузке |
| КПД, тип. | 78% |
| Входной ток, тип. | 1,7 А при 115 В AC; 0,75 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт 24 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Защита
| Параметр | Значение для PPT-125D |
| Перегрузка | 130 ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока с возвратом в исходное состояние после устранения неисправности |
| Перенапряжение канала 1 | CH1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Режим hiccup с автоматическим восстановлением после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура и влажность | -20 ~ +70 °C, 20 ~ 90% RH без конденсации |
| Рабочая температура | См. график снижения нагрузки |
| Температура хранения и влажность | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин на цикл, 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; light industry level, criteria A; EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| MTBF | 94,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 127 × 76,2 × 34,6 мм |
| Масса | 0,37 кг |
| Упаковка | 36 шт.; 14,3 кг; 0,96 куб. фут |
| Наименование серии | 125W Triple Output with PFC Function |
Подключение и конструкция
| Элемент | Описание |
| Входной разъем | JST B3P-VH или аналог |
| Выходной разъем | JST B5P-VH*2 или аналог |
| Вход AC/L | Контакт 1 |
| Вход AC/N | Контакт 3 |
| Заземление | Контакт 2 |
| Выход CH3 | Контакты 2, 3 |
| Выход GND | Контакты 4 ~ 8 |
| Выход CH1 | Контакты 9, 10 |
| Монтаж | Требуется заземление; M1 — защитное заземление; для лучшей ЭМС необходимо обеспечить электрическое соединение между M1, M2 и заземлением корпуса |
| Ограничения по механической части | HS1, HS2 и HS3 не должны быть закорочены |
Примечания
1. Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, оконцованного параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
4. Источник питания считается компонентом, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлической пластине 360 мм × 360 мм толщиной 1 мм. Финальное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС после установки в изделие.
5. Радиатор HS1, HS2 и HS3 не должен быть замкнут.
6. Снижение температуры окружающей среды: 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора при высоте эксплуатации более 2000 м (6500 фут).
