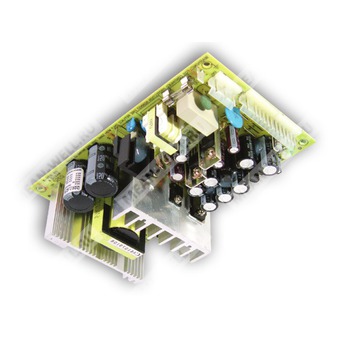

PQ-100B - импульсный источник питания 100 Вт с четырьмя выходными каналами для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Интерпретация |
| Серия | PQ | Серия импульсных источников питания Mean Well PQ |
| Мощность | 100 | Номинальная мощность 100 Вт |
| Вариант исполнения | B | Модификация с выходами 5 В, 12 В, -5 В, -12 В |
Общее назначение
PQ-100B — это 100-ваттный импульсный источник питания с четырьмя выходами, предназначенный для питания электронной аппаратуры, промышленной автоматики, измерительных и вспомогательных узлов, требующих нескольких стабилизированных напряжений.
Состав выходов
Выходные каналы: CH1, CH2, CH3, CH4.
Номинальные напряжения: +5 В, +12 В, -5 В, -12 В.
Выходные параметры
| Параметр | Значение |
| Номинальное напряжение CH1 | 5 В |
| Номинальное напряжение CH2 | 12 В |
| Номинальное напряжение CH3 | -5 В |
| Номинальное напряжение CH4 | -12 В |
| Номинальный ток CH1 | 10 А |
| Номинальный ток CH2 | 3,5 А |
| Номинальный ток CH3 | 0,5 А |
| Номинальный ток CH4 | 0,5 А |
| Диапазон тока CH1 | 2 ~ 10 А |
| Диапазон тока CH2 | 0,5 ~ 4,5 А |
| Диапазон тока CH3 | 0 ~ 1 А |
| Диапазон тока CH4 | 0 ~ 1 А |
| Номинальная мощность | 100,5 Вт |
| Пульсации и шум CH1 | 80 мВ п-п |
| Пульсации и шум CH2 | 250 мВ п-п |
| Пульсации и шум CH3 | 80 мВ п-п |
| Пульсации и шум CH4 | 120 мВ п-п |
| Диапазон подстройки CH1 | 4,75 ~ 5,5 В |
| Допуск по выходному напряжению CH1 | ±3,0% |
| Допуск по выходному напряжению CH2 | ±12% |
| Допуск по выходному напряжению CH3 | ±6,0% |
| Допуск по выходному напряжению CH4 | ±6,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке CH1 | ±2,0% |
| Стабилизация по нагрузке CH2 | ±5,0% |
| Стабилизация по нагрузке CH3 | ±1,0% |
| Стабилизация по нагрузке CH4 | ±1,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100 ~ 264 В AC / 141 ~ 370 В DC |
| Ограничение при 90 ~ 100 В AC | 90% от номинальной нагрузки максимум |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД типовой | 72% |
| Потребляемый ток AC типовой | 3 А / 115 В AC, 1,5 А / 230 В AC |
| Пусковой ток | 50 А, холодный старт |
| Ток утечки | <1 мА / 240 В AC |
Временные характеристики
| Параметр | Значение |
| Время установки, время нарастания | 1200 мс, 50 мс при полной нагрузке |
| Время удержания | 80 мс при полной нагрузке |
Защита
| Параметр | Значение |
| Защита от перегрузки | 105% ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим с автоперезапуском после устранения аварийного состояния |
| Защита от перенапряжения | CH1: 5,75 ~ 6,75 В DC |
| Тип защиты от перенапряжения | Режим с автоперезапуском после устранения аварийного состояния |
Функциональные параметры
| Параметр | Значение |
| Сигнал Power Good | ≥1 мс |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +50 °C, до 60 °C с принудительным охлаждением вентилятором |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность
| Параметр | Значение |
| MTBF | 258,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габаритные и монтажные данные
| Параметр | Значение |
| Размеры | 177,8 × 107,95 × 46,5 мм (Д × Ш × В) |
| Масса | 0,56 кг |
| Упаковка | 24 шт. / 14,5 кг / 1,19 куб. фута |
Интерфейсы и разъёмы
Выходной разъём CN2: Molex 5273-06, 07 или эквивалент.
| Контакты | Назначение |
| 1, 2, 3 | V1 |
| 4, 5, 6, 7 | COM |
| 8, 9 | V2 |
| 10 | Power Good (опция) |
| 11 | V3 |
| 12 | Не подключен |
| 13 | V4 |
Входной разъём CN1: Molex 5273-05 или эквивалент.
| Контакты | Назначение |
| 1 | FG |
| 2, 4 | Не подключен |
| 3 | AC/N |
| 5 | AC/L |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, -3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 11; уровень light industry; критерий A |
Примечания
- Все параметры, специально не оговорённые, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установочный допуск, стабилизацию по линии и по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Теплоотвод HS1 и HS2 не должны быть закорочены.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией.
- Наличие сигнала Power Good — опционально.
- 100% испытание под полной нагрузкой при прожиге.
- Фиксированная частота преобразования 45 кГц.
- Два года гарантии.
