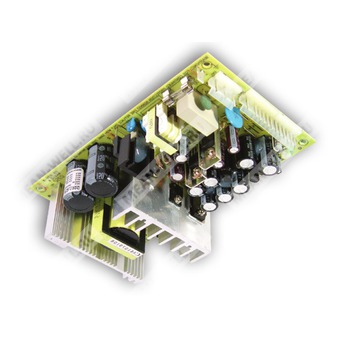

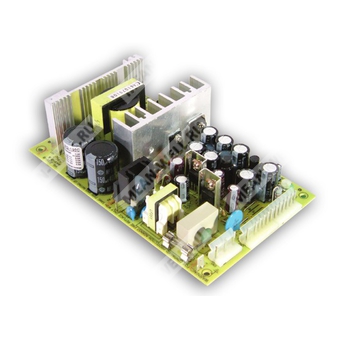

PQ-100D - 100-ваттный четырехканальный импульсный источник питания с универсальным сетевым входом и защитами по перегрузке, КЗ и перенапряжению.
Расшифровка партномера PQ-100D
| Обозначение | Расшифровка |
| PQ | Серия импульсных источников питания PQ |
| 100 | Номинальная мощность 100 Вт |
| D | Модификация с выходами 5 В, 12 В, 24 В и -12 В |
Назначение и особенности
Компонент PQ-100D представляет собой импульсный источник питания серии PQ-100 мощностью 100 Вт с четырьмя выходами постоянного тока. Предназначен для встраивания в конечное оборудование промышленной и общетехнической аппаратуры. Охлаждение осуществляется за счет свободной конвекции воздуха. Встроены защиты от короткого замыкания, перегрузки и перенапряжения. Предусмотрен сигнал Power Good в качестве опции.
Особенности:
- Универсальный сетевой вход с широким диапазоном.
- Четыре выходных канала.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Опциональный выход сигнала Power Good.
- Испытание на 100% полной нагрузке при старении.
- Фиксированная частота переключения 45 кГц.
Выход
| Параметр | Значение |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Выход 3 | 24 В |
| Выход 4 | -12 В |
| Номинальный ток | 5 А / 2 А / 2 А / 0,5 А |
| Диапазон тока | 2 ~ 5 А / 0,5 ~ 4,5 А / 0,4 ~ 2 А / 0 ~ 1 А |
| Номинальная мощность | 103 Вт |
| Пульсации и шум, макс. | 80 мВп-п / 120 мВп-п / 180 мВп-п / 120 мВп-п |
| Регулировка напряжения | CH1: 4,75 ~ 5,5 В |
| Допуск по напряжению | ±2,0% / ±6,0% / ±10% / ±6,0% |
| Стабилизация по линии | ±1,0% / ±3,0% / ±1,0% / ±1,0% |
| Стабилизация по нагрузке | ±1,0% / ±5,0% / ±5,0% / ±1,0% |
| Установка, время нарастания | 1200 мс, 50 мс при полной нагрузке |
| Время удержания | 80 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100 ~ 264 В переменного тока; 141 ~ 370 В постоянного тока (при 90 ~ 100 В переменного тока, не более 90% нагрузки) |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 77% |
| Входной ток, тип. | 3 А / 115 В переменного тока; 1,5 А / 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт 50 А |
| Ток утечки | <1 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105% ~ 135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | CH1: 5,75 ~ 6,75 В DC |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварии |
Функции
| Параметр | Значение |
| Сигнал Power Good | ≥1 мс |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -10 ~ +50 °C, до 60 °C с вентиляторным охлаждением (см. кривую дерейтирования) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 approved |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2,0 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 11; уровень light industry; критерий A |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 258,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 177,8 × 107,95 × 46,5 мм (Д × Ш × В) |
| Масса | 0,56 кг |
| Упаковка | 24 шт. / 14,5 кг / 1,19 куб. фута |
Подключение
Разъем выхода постоянного тока (CN2): Molex 5273-06,07 или эквивалент.
| Контакты | Назначение |
| 1, 2, 3 | V1 |
| 4, 5, 6, 7 | COM |
| 8, 9 | V2 |
| 10 | Power Good (опция) |
| 11 | V3 |
| 12 | Нет вывода |
| 13 | V4 |
Сопрягаемый корпус: Molex 5195 или эквивалент.
Клеммный контакт: Molex 5194 или эквивалент.
Разъем входа переменного тока (CN1): Molex 5273-05 или эквивалент.
| Контакты | Назначение |
| 1 | FG |
| 2, 4 | Нет вывода |
| 3 | AC/N |
| 5 | AC/L |
Сопрягаемый корпус: Molex 5195 или эквивалент.
Клеммный контакт: Molex 5194 или эквивалент.
Схема узлов и конструктив
В состав силовой части входят: EMI-фильтр, выпрямители и фильтр, силовой преобразователь, PWM-контроллер, цепи обратной связи и защиты, а также выходные выпрямители и фильтры для каналов V1, V2, V3 и V4. В составе предусмотрены элементы контроля перегрузки и перенапряжения.
Конструктивные указания:
- HS1 и HS2 не должны быть закорочены.
- M1 является защитным заземлением.
- Заземление обязательно.
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Теплоотводы HS1 и HS2 не должны быть закорочены.
