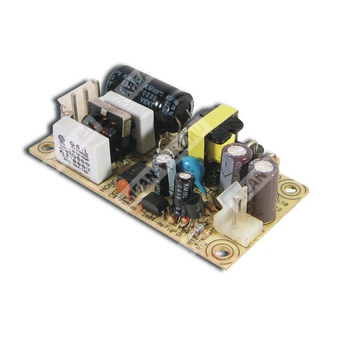

PS-05-12 - компактный AC/DC источник питания 5 Вт с универсальным входом, защитами и одним выходным каналом 12 В.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PS | Импульсный источник питания |
| 05 | Номинальная мощность 5 Вт |
| 12 | Выходное напряжение 12 В постоянного тока |
Общее назначение
PS-05-12 — одноканальный сетевой импульсный источник питания серии PS-05 с выходным напряжением 12 В и номинальной мощностью 5 Вт. Изделие предназначено для преобразования универсального сетевого или постоянного входного напряжения в стабилизированное низковольтное выходное напряжение для промышленной и электронной аппаратуры.
Особенности
- Универсальный вход переменного и постоянного тока.
- Низкий ток утечки менее 0,5 мА.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% полную нагрузку прирабатыванием.
- Фиксированная частота переключения 67 кГц.
- Компактное исполнение и малые габариты.
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 0,45 А |
| Диапазон тока | 0 ~ 0,5 А |
| Номинальная мощность | 5,4 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время удержания | 100 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовое | 75% |
| Потребляемый ток | 0,15 А при 115 В переменного тока; 0,07 А при 230 В переменного тока |
| Пусковой ток | Холодный старт 30 А при 230 В переменного тока |
| Ток утечки | <0,5 мА при 240 В переменного тока |
| Время установки и нарастания | 1000 мс, 20 мс |
Защита
| Параметр | Значение |
| Перегрузка | Свыше 105% от номинальной выходной мощности; тип защиты — прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 13,8 ~ 16,2 В |
| Перегрев | Прерывистый режим с автоматическим восстановлением после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./циклу, общий период 60 мин. по осям X, Y, Z |
Нормы безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004, IEC62368-1 CB, утверждение TUV |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Гармонические токи | Соответствие BS EN/EN61000-3-2, -3 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, уровень light industry, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 75 × 40 × 20 мм |
| Масса | 0,05 кг |
| Упаковка | 120 шт. / 6,25 кг / 0,56 куб. фута |
| MTBF | 6873,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1271,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
Выходной разъём CN1: Molex 5273-02 или эквивалент.
| Номер вывода | Назначение |
| 1 | +V |
| 2 | -V |
Входной разъём CN2: Molex 5285-03 или эквивалент.
| Номер вывода | Назначение |
| 1 | FG |
| 2 | AC/N |
| 3 | AC/L |
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ, включёнными параллельно.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- Источник питания относится к компонентам, подлежащим установке в конечное оборудование; испытания ЭМС выполняются при монтаже на металлическую пластину 360×360 мм толщиной 1 мм.
- Для оценки работы в составе конечного оборудования следует руководствоваться рекомендациями по применению компонентов источника питания.
- Снижение мощности при температуре окружающей среды 3,5%/1000 м для моделей без вентилятора и 5%/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
Условные обозначения серии
Серия PS-05 представляет собой семейство одновыходных импульсных источников питания мощностью 5 Вт с вариантами выходного напряжения 5 В, 12 В, 15 В, 24 В и 48 В. Модификация PS-05-12 соответствует версии на 12 В.
