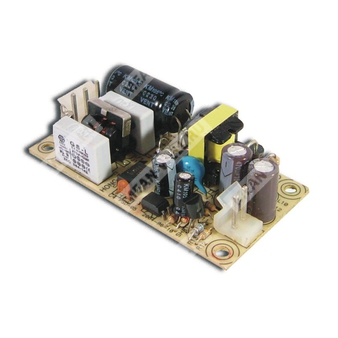

PS-05-15 — импульсный источник питания серии PS-05 на 15 Вт с выходом 15 В постоянного тока.
Расшифровка партномера
| Позиция в обозначении |
Значение |
| PS |
Серия источников питания |
| 05 |
Класс мощности 5 Вт |
| 15 |
Номинальное выходное напряжение 15 В |
Назначение
PS-05-15 — компактный одно-выходной сетевой источник питания с универсальным входом, предназначенный для преобразования переменного или постоянного входного напряжения в стабилизированное выходное напряжение 15 В для промышленной и электронной аппаратуры.
Особенности
- Универсальный вход переменного тока.
- Работа также от входного постоянного напряжения.
- Низкий ток утечки.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание при 100% полной нагрузке на прогон.
- Фиксированная частота коммутации 67 кГц.
- Компактное исполнение и высокая надежность.
- Конструктивно рассчитан на монтаж в составе конечного оборудования.
Выход
| Параметр |
Значение для PS-05-15 |
| Выходное напряжение |
15 В |
| Номинальный ток |
0,35 А |
| Диапазон выходного тока |
0 ~ 0,4 А |
| Номинальная мощность |
5,25 Вт |
| Пульсации и шум |
120 мВ п-п |
| Допуск по выходному напряжению |
±2,0% |
| Регулирование по линии |
±1,0% |
| Регулирование по нагрузке |
±1,0% |
| Время удержания |
100 мс при полной нагрузке |
| Напряжение защиты от перенапряжения |
17,2 ~ 20,2 В |
| Защита от перегрузки |
Свыше 105% от номинальной выходной мощности |
| Режим защиты |
Hiccup, автоматическое восстановление после устранения аварийного состояния |
Вход
| Параметр |
Значение для PS-05-15 |
| Диапазон входного напряжения |
85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД |
75% |
| Входной ток |
0,15 А при 115 В переменного тока; 0,07 А при 230 В переменного тока |
| Пусковой ток |
Холодный старт 30 А при 230 В переменного тока |
| Ток утечки |
<0,5 мА при 240 В переменного тока |
| Время запуска, время нарастания |
1000 мс, 20 мс |
Защиты
| Параметр |
Значение |
| Перегрузка |
Свыше 105% от номинальной выходной мощности; Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
17,2 ~ 20,2 В |
| Перегрев |
Hiccup mode, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент |
±0,05%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P-O/P: 3 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности |
TUV BS EN/EN62368-1, EAC TP TC 004 approved, IEC62368-1 CB approved by TUV |
| Эмиссия помех |
Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Гармонические токи |
Соответствие BS EN/EN61000-3-2, -3 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035, уровень light industry, EAC TP TC 020 |
Конструктивные данные
| Параметр |
Значение |
| Габариты |
75 × 40 × 20 мм (Д × Ш × В) |
| Масса |
0,05 кг |
| Упаковка |
120 шт. / 6,25 кг / 0,56 CUFT |
| Частота преобразования |
67 кГц |
| Выдерживаемое напряжение |
I/P-O/P: 3 кВ переменного тока |
MTBF
| Методика |
Значение |
| Telcordia SR-332 (Bellcore) |
6873,2 тыс. ч, минимум |
| MIL-HDBK-217F (25 °C) |
1271,1 тыс. ч, минимум |
Подключение
Выходной разъем (CN1): Molex 5273-02 или эквивалент.
| Контакт |
Назначение |
| 1 |
+V |
| 2 |
-V |
Входной разъем (CN2): Molex 5285-03 или эквивалент.
| Контакт |
Назначение |
| 1 |
FG |
| 2 |
AC/N |
| 3 |
AC/L |
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосы пропускания с использованием провода «витая пара» длиной 12 дюймов, оконцованного конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск по выходному напряжению включает установку по линии, регулирование по нагрузке и начальную установку.
- Источник питания является компонентом, предназначенным для установки в конечное оборудование. Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно дополнительно проверяться на соответствие директивам по ЭМС.
- Снижение температуры окружающей среды при работе без вентилятора: 3,5 °C на 1000 м для моделей с вентилятором и 5 °C на 1000 м для моделей без вентилятора при высоте эксплуатации выше 2000 м.
- CN2: контакт 1 является защитным заземлением.
- Требуется подключение заземления корпуса.
