PS-05-24 - компактный источник питания 24 В для промышленной электроники и автоматизации.
Расшифровка партномера
| Позиция | Значение |
| PS | Серия источников питания Mean Well |
| 05 | Серия маломощных источников питания |
| 24 | Выходное напряжение 24 В |
Общее описание

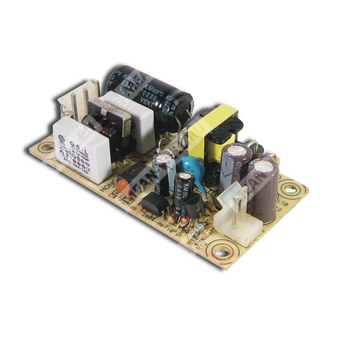

PS-05-24 — импульсный источник питания открытого исполнения серии PS-05 с одним выходом, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное постоянное напряжение 24 В. Модель рассчитана на применение в промышленной электронике, шкафной автоматике, системах управления, телекоммуникационном и общем электронном оборудовании.
Изделие относится к классу маломощных AC/DC преобразователей с универсальным входом, естественным охлаждением и защитами от перегрузки, перенапряжения и перегрева.
Сведения о серии и исполнении
| Серия | PS-05 |
| Исполнение | Одновыходной импульсный источник питания |
| Номинальное выходное напряжение | 24 В |
| Номинальная мощность | 5,28 Вт |
| Тип охлаждения | Охлаждение свободной конвекцией воздуха |
| Частота преобразования | 67 кГц |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 0,22 А |
| Диапазон регулирования тока | 0 ~ 0,25 А |
| Номинальная мощность | 5,28 Вт |
| Пульсации и шум | 200 мВп-п |
| Нестабильность по сети | ±2,0% |
| Нестабильность по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±2,0% |
| Время удержания | 100 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД (тип.) | 76% |
| Входной ток (тип.) | 0,07 А при 230 В AC |
| Пусковой ток (тип.) | Холодный старт 30 А при 230 В AC |
| Ток утечки | <0,5 мА при 240 В AC |
| Время запуска, нарастания | 1000 мс, 20 мс |
Защита
| Параметр | Значение |
| Защита от перегрузки | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 5,75 ~ 6,75 В |
| Защита от перегрева | Режим Hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004, IEC62368-1 (сертификация CB TUV) |
| Напряжение выдержки | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Проводимые и излучаемые помехи | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Гармонические токи | Соответствие BS EN/EN61000-3-2, -3 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; уровень light industry; EAC TP TC 020 |
Конструктивные данные
| Габаритные размеры | 75 × 40 × 20 мм (Д × Ш × В) |
| Масса | 0,05 кг |
| Упаковка | 120 шт./6,25 кг/0,56 куб. фута |
| MTBF | 6873,2 тыс. ч минимум, Telcordia SR-332 (Bellcore); 1271,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Частота преобразования | 67 кГц |
Подключение
| Параметр | Значение |
| Выходной разъём постоянного тока | Molex 5273-02 или эквивалент |
| Вывод 1 выходного разъёма | +V |
| Вывод 2 выходного разъёма | -V |
| Входной разъём переменного тока | Molex 5285-03 или эквивалент |
| Вывод 1 входного разъёма | FG |
| Вывод 2 входного разъёма | AC/N |
| Вывод 3 входного разъёма | AC/L |
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ, включёнными параллельно.
- Допуск включает установку, регулирование по сети и регулирование по нагрузке.
- Источником питания следует считать компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлической пластине 360 мм × 360 мм и толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС после монтажа в системе.
- При необходимости корректного выполнения испытаний ЭМС следует обращаться к руководству по испытанию ЭМС для источников питания компонентного типа.
- Температурное снижение параметров: 3,5% на 1000 м для моделей с вентиляторным охлаждением и 5% на 1000 м для моделей, работающих на высоте более 2000 м.
