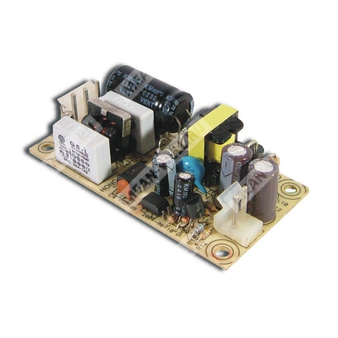

PS-05-48 - компактный импульсный источник питания 48 В мощностью 5,28 Вт для промышленной электроники.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PS | Источник питания |
| 05 | Серия с выходной мощностью 5 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение
PS-05-48 представляет собой одно-выходной импульсный источник питания AC/DC открытого исполнения с универсальным входом, предназначенный для питания промышленной и электронной аппаратуры от сети переменного или постоянного тока.
Основные особенности
- Универсальный вход переменного тока.
- Низкий ток утечки.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% полной нагрузке.
- Фиксированная частота преобразования 67 кГц.
- Низкая стоимость.
- Высокая надёжность.
Выход
| Параметр | Значение для PS-05-48 |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 0,11 А |
| Диапазон выходного тока | 0 … 0,125 А |
| Номинальная выходная мощность | 5,28 Вт |
| Пульсации и шум | 200 мВ п-п |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время удержания | 100 мс при полной нагрузке |
| Допуск выходного напряжения | ±1,0% |
Вход
| Параметр | Значение для PS-05-48 |
| Диапазон входного напряжения | 85 … 264 В AC / 120 … 370 В DC |
| Диапазон частоты сети | 47 … 63 Гц |
| КПД, тип. | 76% |
| Потребляемый ток, тип. | 0,07 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт 30 А при 230 В AC |
| Ток утечки | <0,5 мА при 240 В AC |
| Время запуска, включение | 1000 мс, 20 мс |
Защита
| Параметр | Значение для PS-05-48 |
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 55,2 … 64,8 В |
| Перегрев | Режим hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 … +60 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура хранения | -20 … +85 °C |
| Влажность хранения | 10 … 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 … 50 °C) |
| Вибрация | 10 … 500 Гц, 2G, по 10 мин./цикл, суммарно 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004, IEC62368-1, утверждение CB от TUV |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия по кондуктивным и излучаемым помехам | Соответствие BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Гармонические токи | Соответствие BS EN/EN61000-3-2, -3 |
| Иммунитет ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, уровень для лёгкой промышленности, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 75 × 40 × 20 мм (Д × Ш × В) |
| Масса | 0,05 кг |
| Упаковка | 120 шт. / 6,25 кг / 0,56 CUFT |
| Частота преобразования | 67 кГц |
| MTBF | 6873,2 тыс. ч минимум, Telcordia SR-332 (Bellcore); 1271,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Подключение
| Разъём выхода постоянного тока | Molex 5273-02 или эквивалент |
| Назначение выводов выхода | 1 — +V; 2 — -V |
| Ответная часть выхода | Molex 5195 или эквивалент; контакт — Molex 5194 или эквивалент |
| Разъём входа переменного тока | Molex 5285-03 или эквивалент |
| Назначение выводов входа | 1 — FG; 2 — AC/N; 3 — AC/L |
| Ответная часть входа | Molex 5058 или Molex 2478, либо эквивалент |
| Заземление | CN2: вывод 1 является защитным заземлением |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулировку по линии и по нагрузке.
- Источник питания является компонентом, который должен быть установлен в конечное оборудование.
- Испытания ЭМС выполняются при монтаже изделия на металлическую пластину 360 × 360 мм толщиной 1 мм; конечное оборудование должно подтверждать соответствие директивам ЭМС.
- Рабочая температура при нагрузочной деривации: 3,5 °C / 1000 м для моделей с вентиляторным охлаждением и 5 °C / 1000 м для моделей с естественной конвекцией на высоте более 2000 м (6500 ft).
