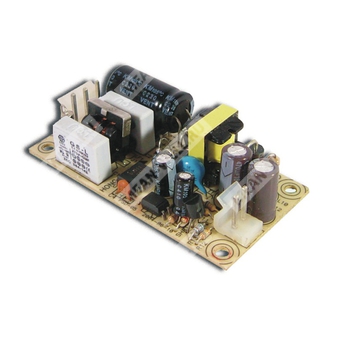

PS-05-5 — компактный источник питания 5 В мощностью 5 Вт для промышленной электроники и встраиваемых систем.
Расшифровка партномера
| Партномер | Расшифровка |
| PS | Источник питания серии PS |
| 05 | Номинальная мощность 5 Вт |
| 5 | Выходное напряжение 5 В |
Назначение
PS-05-5 — одноканальный импульсный AC/DC источник питания открытого исполнения с универсальным входом, предназначенный для питания низковольтной аппаратуры, средств автоматики, телекоммуникационного и промышленного оборудования.
Основные особенности
- Универсальный вход переменного тока.
- Снижение утечки тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% нагрузку на этапе burn-in.
- Фиксированная частота преобразования 67 кГц.
- Низкая стоимость и высокая надежность.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 1 А |
| Диапазон выходного тока | 0…1,2 А |
| Номинальная выходная мощность | 5 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время удержания | 100 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC / 120…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| КПД типовой | 70% |
| Входной ток типовой | 0,15 А при 115 В AC; 0,07 А при 230 В AC |
| Пусковой ток типовой | 30 А при 230 В AC, холодный пуск |
| Ток утечки | <0,5 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75…6,75 В |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перегрев | Hiccup mode, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | TÜV BS EN/EN62368-1, EAC TP TC 004, IEC62368-1 CB approved by TÜV |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия | BS EN/EN55032 (CISPR32) Class B, EAC TP TC 020 |
| Гармонические токи | BS EN/EN61000-3-2, -3 |
| Помехоустойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, уровень light industry, EAC TP TC 020 |
Конструктивные параметры
| Параметр | Значение |
| Габаритные размеры | 75 × 40 × 20 мм |
| Масса | 0,05 кг |
| Упаковка | 120 шт. / 6,25 кг / 0,56 CUFT |
| MTBF | 6873,2 тыс. ч минимум, Telcordia SR-332 (Bellcore); 1271,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Подключение
DC выходной разъем (CN1): Molex 5273-02 или эквивалент.
| Контакт | Назначение |
| 1 | +V |
| 2 | -V |
AC входной разъем (CN2): Molex 5285-03 или эквивалент.
| Контакт | Назначение |
| 1 | FG |
| 2 | AC/N |
| 3 | AC/L |
CN2: контакт 1 — защитное заземление. Подключение к шасси обязательно.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, регулировку линии и регулировку нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование.
- Все испытания по ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм; конечное оборудование должно подтверждать соответствие требованиям ЭМС после интеграции.
- Для указаний по выполнению испытаний ЭМС следует использовать соответствующую документацию производителя.
- Температурное снижение характеристик: 3,5% на 1000 м при работе с вентиляторным охлаждением и 5% на 1000 м при эксплуатации на высоте более 2000 м.
Дополнительные сведения
Рабочая частота преобразования: 67 кГц. Исполнение — открытая плата для встроенного применения. Охлаждение — свободная конвекция воздуха.
