PS-120N-54P - источник питания мощностью 120 Вт с выходом 54 В и функцией PFC для промышленного применения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| PS | Источник питания |
| 120 | Номинальная мощность 120 Вт |
| N | Исполнение без PFC |
| 54 | Выходное напряжение 54 В |
| P | Открытая печатная плата |
Краткое описание
Импульсный одновыходной источник питания или зарядное устройство серии PS-120, предназначенное для питания промышленной аппаратуры и зарядки свинцово-кислотных аккумуляторов. Модель с выходом 54 В относится к исполнению на открытую плату, может работать от сети переменного тока с выбором входного диапазона переключателем, а также от источника постоянного тока в широком диапазоне.
Особенности
- Широкий диапазон входного напряжения, выбираемый переключателем.
- Встроенная пассивная коррекция коэффициента мощности.
- Выключатель входного питания AC ON-OFF.
- 3-полюсный сетевой ввод с держателем предохранителя.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Возможность выбора типа зарядного устройства.
- Вариант для зарядки свинцово-кислотных аккумуляторов.
- Двухцветный светодиодный индикатор нагрузки.
- Доступны модели в открытом исполнении и в корпусе.
- Низкая стоимость, высокая надежность.
Назначение
Промышленные системы питания, зарядные устройства, автоматизированная аппаратура, оборудование управления и телекоммуникационные узлы, где требуется стабилизированный источник постоянного напряжения 54 В.
Основные параметры
| Параметр | Значение для PS-120N-54P |
|---|
| Выходное напряжение постоянного тока | 54 В |
| Номинальный ток | 2,2 А |
| Диапазон тока | 0…2,2 А |
| Номинальная мощность | 118,8 Вт |
| Диапазон регулировки напряжения | 48…60 В |
| Пульсации и шум | 250 мВ п-п |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения переменного тока | 88…132 В AC / 176…264 В AC, выбор переключателем |
| Диапазон входного напряжения постоянного тока | 248…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | >0,65 (с серией PFC) |
| Потребляемая мощность по входу, тип. | 82% / 78% |
| Входной ток, тип. | 1,5 А / 230 В AC |
| Пусковой ток, тип. | Холодный старт 50 А / 230 В AC |
| Ток утечки | <1,5 мА / 240 В AC |
Выходные характеристики
| Параметр | Значение |
|---|
| Напряжение холостого хода / диапазон перенапряжения | 60…66 В |
| Регулировка выходного напряжения | 48…60 В |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Допуск выходного напряжения | ±1,0% |
| Время установки, нарастания | 1000 мс, 50 мс при полной нагрузке |
| Время удержания, тип. | 16 мс при полной нагрузке |
Защиты
| Защита | Уставка / принцип работы |
|---|
| Перегрузка | 105…150% от номинальной выходной мощности; тип защиты: режим hiccup, восстановление после устранения неисправности |
| Перенапряжение | 60…66 В; тип защиты: режим hiccup, восстановление после устранения неисправности |
| Перегрев | Детектирование по термистору RTH2 при 70 ± 10 °C; тип защиты: режим hiccup, восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -10…+60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,05%/°C (0…45 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1, LVD BS EN/EN62368-1, EAC TP TC 002 |
| Электрическая прочность изоляции | Вход–выход: 3 кВ AC; вход–земля: 2,0 кВ AC; выход–земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–земля, выход–земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55024, уровень light industry, критерий A |
Механические параметры
| Параметр | Значение |
|---|
| Габариты печатной платы | 144 × 90 × 33 мм |

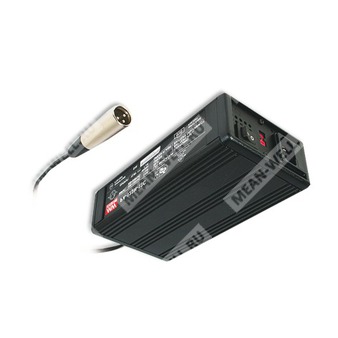

| Габариты корпусного исполнения | 180 × 96 × 49 мм |
| Длина выходного кабеля | 183 см ± 5 см |

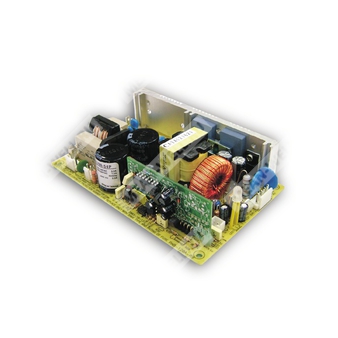

| Исполнение | Открытая печатная плата |
Надежность и упаковка
| Параметр | Значение |
|---|
| MTBF | 249,5 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Масса, корпусное исполнение | 1,24 кг; 16 шт. / 20,1 кг / 1,56 куб.фута с PFC |
| Масса, печатная плата | 0,5 кг; 36 шт. / 19 кг / 0,99 куб.фута с PFC |
Подключение
| Разъем | Назначение | Примечание |
|---|
| CN1 | Ввод AC | JST B3P-VH или эквивалент |
| CN3 | Выход DC | JST B4P-VH или эквивалент |
| CN4 | Выход вентилятора 12 В DC | JST B2B-XH или эквивалент |
| CN5 | Выбор 115/230 В | JST B2P-VH или эквивалент |
Назначение выводов
| Вывод | Назначение |
|---|
| CN1-1 | AC/L |
| CN1-2 | Нет вывода |
| CN1-3 | AC/N |
| CN3-1,2 | -V |
| CN3-3,4 | +V |
| CN4-1 | +V |
| CN4-2 | -V |
| CN5 при 115 В | Замкнут |
| CN5 при 230 В | Разомкнут |
Примечания
- Если иное не указано, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием эквивалента витой пары, заканчивающейся параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку по напряжению, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть подтверждено на соответствие директивам ЭМС.
- Диапазон входного PFC: 95…132 В AC / 190…264 В AC.
- Для открытого исполнения требуется принудительное воздушное охлаждение 17,8 CFM.
