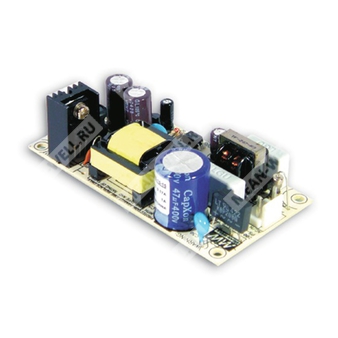

PS-15-12 - 15-ваттный источник питания с одним выходом 12 В постоянного тока для промышленной аппаратуры.
Назначение: преобразование сетевого переменного/постоянного напряжения в стабилизированное низковольтное постоянное напряжение 12 В для питания электронных и промышленных устройств.
Расшифровка обозначения PS-15-12
| Обозначение |
Расшифровка |
| PS |
Источник питания |
| 15 |
Номинальная мощность 15 Вт |
| 12 |
Выходное напряжение 12 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Малый ток утечки, менее 0,5 мА.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание при 100 % нагрузке в режиме непрерывной работы.
- Фиксированная частота преобразования 67 кГц.
- Низкая стоимость, высокая надежность.
Выход
| Параметр |
Значение для PS-15-12 |
| Выходное напряжение |
12 В |
| Номинальный ток |
1,25 А |
| Диапазон тока |
0 ~ 1,25 А |
| Номинальная мощность |
15 Вт |
| Пульсации и шум |
120 мВ п-п |
| Стабилизация по линии |
±2,0 % |
| Стабилизация по нагрузке |
±1,0 % |
| Время удержания |
100 мс при полной нагрузке |
Вход
| Параметр |
Значение для PS-15-12 |
| Диапазон входного напряжения |
85 ~ 264 В AC / 120 ~ 370 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| Типичный КПД |
77 % |
| Типичный входной ток |
0,4 А при 115 В AC / 0,2 А при 230 В AC |
| Пусковой ток |
40 А при 230 В AC, холодный старт |
| Ток утечки |
< 0,5 мА при 240 В AC |
Защита
| Параметр |
Значение для PS-15-12 |
| Перегрузка |
Свыше 105 % от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение |
13,8 ~ 16,2 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, ограничение стабилитроном |
| Перегрев |
Tj 140 °C типично, определение по основной микросхеме управления |
| Тип защиты от перегрева |
Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +60 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность |
20 ~ 90 % RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C, 10 ~ 95 % RH |
| Температурный коэффициент |
±0,03 %/°C в диапазоне 0 ~ 50 °C |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC60950-1, одобрено TUV |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| ЭМИ по проводимым и излучаемым помехам |
Соответствие EN55032 (CISPR32) Class B |
| Гармонические токи |
Соответствие EN61000-3-2, -3 |
| Устойчивость к электромагнитным помехам |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry, критерий A |
Прочее
| Параметр |
Значение |
| Средняя наработка на отказ |
681,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
94 × 49 × 25 мм (Д × Ш × В) |
| Масса |
0,083 кг |
| Упаковка |
120 шт. / 10,96 кг / 0,9 CUFT |
| Частота преобразования |
67 кГц |
Примечания
1. Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск: включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
4. Источник питания относится к компоненту, устанавливаемому в окончательное оборудование. Все испытания ЭМС выполняются путем монтажа устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС после полной установки. Рекомендации по выполнению испытаний ЭМС для компонентов и источников питания следует уточнять отдельно.
Подключение
| Разъем |
Тип |
Назначение контактов |
| CN1, выход постоянного тока |
JST B2P-VH или эквивалент |
1 — +V; 2 — -V |
| CN2, вход переменного тока |
JST B3P-VH или эквивалент |
1 — без контакта; 2 — AC/N; 3 — AC/L |
Структура и назначение узлов
Блок-схема изделия включает входной ЭМИ-фильтр, выпрямитель и фильтр, силовой преобразователь, импульсный ШИМ-контроллер, узел обратной связи и схему контроля состояния выходного каскада.
Устройство предназначено для монтажа с обеспечением подключения к шасси через точку заземления.
