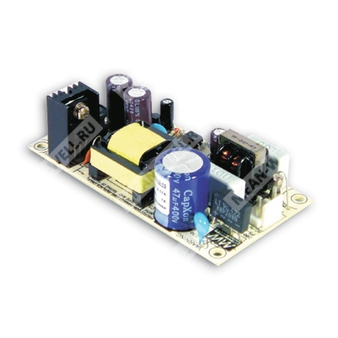

PS-15-15 - компактный импульсный источник питания 15 Вт с одним выходом для питания нагрузок постоянного тока.
Описание
PS-15-15 представляет собой одноканальный импульсный источник вторичного электропитания серии PS-15 с выходным напряжением 15 В и номинальной мощностью 15 Вт. Устройство рассчитано на питание от универсальной сети переменного тока и от источников постоянного тока в широком диапазоне входных напряжений. Преобразователь выполнен в компактном исполнении, предназначен для работы с естественным охлаждением за счёт свободной конвекции воздуха и ориентирован на применение в промышленной и аппаратной электронике.
Расшифровка обозначения PS-15-15
| Обозначение | Расшифровка |
| PS | Источник питания серии PS |
| 15 | Номинальная мощность 15 Вт |
| 15 | Выходное напряжение 15 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Низкий ток утечки: менее 0,5 мА.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание при полной нагрузке 100%.
- Фиксированная частота переключения 67 кГц.
- Низкая стоимость, высокая надёжность.
Назначение
Источник питания предназначен для преобразования сетевого напряжения в стабилизированное постоянное напряжение 15 В для питания электронных узлов, автоматики, измерительной аппаратуры, промышленной и вспомогательной электроники.
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 1 А |
| Диапазон тока нагрузки | 0…1 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время удержания | 100 мс при полной нагрузке |
| Диапазон регулировки защиты от перенапряжения | 17,25…20,25 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В переменного тока; 120…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| КПД тип. | 78% |
| Потребляемый ток тип. | 0,4 А при 115 В переменного тока; 0,2 А при 230 В переменного тока |
| Пусковой ток тип. | 40 А при 230 В переменного тока, холодный пуск |
| Ток утечки | <0,5 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Защита от перегрузки | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Пульсирующий режим, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 17,25…20,25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Защита от перегрева | Типичное срабатывание при Tj 140°C на основном управляющем ИС |
| Тип защиты от перегрева | Пульсирующий режим, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60°C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50°C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | IEC60950-1, одобрено TUV |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25°C / 70% RH |
| Проводимые и излучаемые помехи | Соответствие EN55032 (CISPR32), класс B |
| Гармонические составляющие тока | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry; критерий A |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 94 × 49 × 25 мм (Д × Ш × В) |
| Масса | 0,083 кг |
| Упаковка | 120 шт. / 10,96 кг |
| Объём упаковки | 0,9 куб. фута |
| Частота преобразования | 67 кГц |
| MTBF | 681,7 тыс. ч минимум, MIL-HDBK-217F (25°C) |
Подключение
| Назначение | Обозначение | Контакт | Назначение контакта |
| Выход постоянного тока | CN1 | 1 | +V |
| Выход постоянного тока | CN1 | 2 | -V |
| Вход переменного тока | CN2 | 1 | Без контакта |
| Вход переменного тока | CN2 | 2 | AC/N |
| Вход переменного тока | CN2 | 3 | AC/L |
Соответствие разъёмов
| Цепь | Разъём | Стыковочная колодка | Контактная часть |
| Выход DC | JST B2P-VH или эквивалент | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
| Вход AC | JST B3P-VH или эквивалент | JST VHR или эквивалент | JST SVH-21T-P1.1 или эквивалент |
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, подключённой с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания по ЭМС выполняются при монтаже устройства на металлическую пластину размером 360 мм × 360 мм и толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС после окончательной установки.
Структурная схема
Структура устройства включает входной ЭМС-фильтр, выпрямитель и фильтр, каскад преобразования мощности, выходной выпрямитель и фильтр, схему PWM-управления и схему контроля.
