PS-15-24 - источник питания 24 В постоянного тока, 15 Вт для промышленной электроники и автоматизации.
Расшифровка партномера
| Позиция | Расшифровка |
| PS | Серия источников питания |
| 15 | Номинальная мощность 15 Вт |
| 24 | Выходное напряжение 24 В |
Общее описание

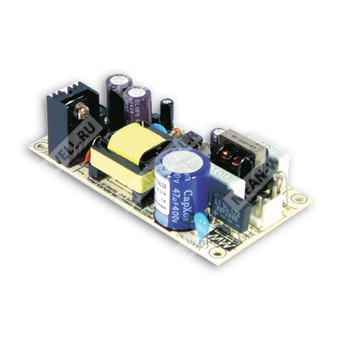

PS-15-24 — одно выходной импульсный источник питания открытого исполнения серии PS-15, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 24 В постоянного тока.
Изделие рассчитано на применение в промышленной автоматике, электронных устройствах управления, приборах и системах, где требуется компактный источник питания малой мощности с естественным охлаждением и защитами от аварийных режимов.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Низкий ток утечки менее 0,5 мА.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- 100% испытание при полной нагрузке.
- Фиксированная частота переключения 67 кГц.
- Низкая стоимость.
- Высокая надёжность.
Выход
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 0,625 А |
| Диапазон выходного тока | 0…0,625 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Нестабильность по сети | ±2,0% |
| Нестабильность по нагрузке | ±0,5% |
| Установка и время нарастания | 1200 мс, 30 мс |
| Время удержания | 100 мс при полной нагрузке |
Вход
| Диапазон входного напряжения | 85…264 В переменного тока или 120…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| КПД типовой | 79% |
| Входной ток типовой | 0,2 А при 230 В переменного тока |
| Пусковой ток типовой | 40 А при 230 В переменного тока, холодный пуск |
| Ток утечки | <0,5 мА при 240 В переменного тока |
Защита
| Перегрузка | Свыше 105% от номинальной выходной мощности; тип защиты — hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6…32,4 В; тип защиты — отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Tj 140 °C тип. на основном управляющем ИС; тип защиты — hiccup mode, автоматическое восстановление после устранения неисправности |
Эксплуатационные характеристики
| Рабочая температура | -10…+60 °C, с учётом кривой снижения допустимой нагрузки |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Стандарты безопасности | IEC60950-1, одобрено CB через TUV |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые и кондуктивные помехи | Соответствие EN55032 (CISPR32) Class B |
| Гармонические токи | Соответствие EN61000-3-2, -3 |
| Устойчивость к ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень для лёгкой промышленности, критерий A |
Механические параметры
| Габаритные размеры | 94 × 49 × 25 мм (Д × Ш × В) |
| Масса | 0,083 кг |
| Упаковка | 120 шт.; 10,96 кг |
| Объём упаковки | 0,9 CUFT |
| Частота преобразования | 67 кГц |
Подключение
| Выходной разъём постоянного тока | JST B2P-VH или эквивалент |
| Назначение контакта 1 | +V |
| Назначение контакта 2 | -V |
| Сопряжённый корпус | JST VHR или эквивалент |
| Клемма | JST SVH-21T-P1.1 или эквивалент |
| Входной разъём переменного тока | JST B3P-VH или эквивалент |
| Назначение контакта 1 | Нет контакта |
| Назначение контакта 2 | AC/N |
| Назначение контакта 3 | AC/L |
| Сопряжённый корпус | JST VHR или эквивалент |
| Клемма | JST SVH-21T-P1.1 или эквивалент |
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, оконцованного конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, нестабильность по сети и по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлической пластине 360 мм × 360 мм толщиной 1 мм. Итоговое оборудование должно быть повторно подтверждено на соответствие директивам ЭМС после установки.
Назначение
PS-15-24 применяется в качестве компактного AC/DC источника питания для промышленной автоматики, систем управления, встроенной электроники, измерительной аппаратуры и другого оборудования, требующего стабилизированного напряжения 24 В постоянного тока.
