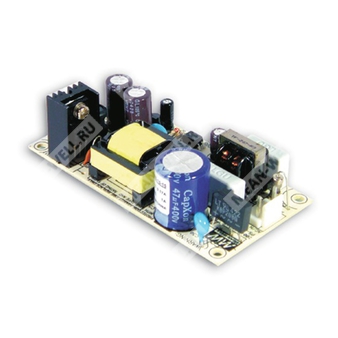

PS-15-48 - импульсный источник питания 48 В, 15 Вт, одноканальный, с защитами и универсальным входом переменного тока.
Расшифровка партномера
| Позиция | Значение |
| PS | Источник питания |
| 15 | Номинальная мощность 15 Вт |
| 48 | Выходное напряжение 48 В |
Назначение
PS-15-48 представляет собой 15-ваттный одноканальный сетевой источник питания на печатной плате, предназначенный для преобразования универсального входного переменного тока в стабилизированное постоянное напряжение 48 В для промышленной и электронной аппаратуры.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Низкий ток утечки менее 0,5 мА.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% полной нагрузке.
- Фиксированная частота переключения 67 кГц.
- Низкая стоимость.
- Высокая надёжность.
Выход
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 0,313 А |
| Диапазон выходного тока | 0 ~ 0,313 А |
| Номинальная выходная мощность | 15 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время удержания | 100 мс при полной нагрузке |
| Уставка защиты от перенапряжения | 55,2 ~ 64,8 В |
Вход
| Диапазон входного напряжения | 85 ~ 264 В AC, 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД тип. | 77% |
| Входной ток тип. | 0,2 А при 230 В AC |
| Пусковой ток тип. | Холодный пуск, 40 А при 230 В AC |
| Ток утечки | <0,5 мА / 240 В AC |
| Время запуска и нарастания | 1200 мс, 75 мс при полной нагрузке |
Защита
| Перегрузка | Выше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 55,2 ~ 64,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Tj 140 °C тип. на основном управляющем ИС |
| Тип защиты от перегрева | Hiccup mode, автоматическое восстановление после устранения неисправности |
Эксплуатационные параметры
| Рабочая температура | -10 ~ +60 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| ЭМС-устойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, уровень light industry, критерий A |
Безопасность и ЭМС
| Стандарты безопасности | IEC60950-1, одобрение CB от TUV |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Проводимые и излучаемые помехи | Соответствие EN55032 (CISPR32) Class B |
| Гармонические составляющие тока | Соответствие EN61000-3-2, -3 |
Прочее
| MTBF | 681,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 94 × 49 × 25 мм (Д × Ш × В) |
| Масса | 0,083 кг |
| Упаковка | 120 шт. / 10,96 кг |
| Объём упаковки | 0,9 CUFT |
Подключение
Разъём выходного постоянного напряжения (CN1): JST B2P-VH или эквивалент
| Контакт | Назначение |
| 1 | +V |
| 2 | -V |
Разъём входа переменного тока (CN2): JST B3P-VH или эквивалент
| Контакт | Назначение |
| 1 | Без контакта |
| 2 | AC/N |
| 3 | AC/L |
Структура
Функциональная схема включает: входной ЭМС-фильтр, выпрямитель и фильтр, силовой ключ, высокочастотный трансформатор, выходной выпрямитель и фильтр, схему PWM-управления и цепь контроля обратной связи.
Рабочая частота преобразования: 67 кГц.
Механические размеры
Корпусное исполнение платы: 94 мм по длине, 49 мм по ширине, 25 мм по высоте. Указаны крепёжные отверстия 4 × 3,5 мм.
Примечания
- Все параметры, если не указано иное, измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Источником питания считают компонент, устанавливаемый как часть конечного оборудования.
- Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС после монтажа в составе системы.
