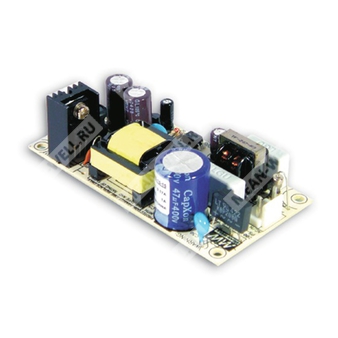

PS-15-5 — источник питания AC/DC 15 Вт с выходным напряжением 5 В для промышленной электроники и автоматики.
Расшифровка партномера
| Партномер | Расшифровка |
| PS | Серия источников питания |
| 15 | Номинальная мощность 15 Вт |
| 5 | Выходное напряжение 5 В |
Краткое назначение
Импульсный источник питания открытого исполнения серии PS-15 с одним стабилизированным выходом 5 В постоянного тока.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Низкий ток утечки: менее 0,5 мА.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт естественной конвекции воздуха.
- Испытание на 100% полную нагрузку.
- Фиксированная частота преобразования 67 кГц.
- Низкая стоимость.
- Высокая надёжность.
Области применения
Питание промышленной электроники, узлов автоматики, измерительных и управляющих устройств, встроенных электронных модулей, телекоммуникационного и вспомогательного оборудования с питанием 5 В.
Основные параметры
| Серия | PS-15 |
| Тип | Одновыходной импульсный источник питания |
| Номинальная мощность | 15 Вт |
| Выходное напряжение | 5 В |
| Номинальный выходной ток | 2,8 А |
| Диапазон выходного тока | 0…2,8 А |
| Пульсации и шум | 100 мВп-п |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время удержания | 100 мс при полной нагрузке |
Вход
| Диапазон входного напряжения | 85…264 В переменного тока |
| Диапазон входного напряжения постоянного тока | 120…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Типовой КПД | 74% |
| Типовой входной ток | 0,4 А при 115 В переменного тока; 0,2 А при 230 В переменного тока |
| Пусковой ток | 40 А при 230 В переменного тока, холодный пуск |
| Ток утечки | <0,5 мА при 240 В переменного тока |
Выход
| Номинальное напряжение | 5 В |
| Номинальный ток | 2,8 А |
| Диапазон регулирования тока | 0…2,8 А |
| Номинальная мощность | 14 Вт |
| Пульсации и шум | 100 мВп-п |
| Допуск напряжения | ±2,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска и нарастания | 1200 мс, 30 мс |
Защиты
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75…6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Tj 140 °C, типовое срабатывание на основном управляющем ИС |
| Тип защиты от перегрева | Режим hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Стандарты безопасности | IEC60950-1, одобрение CB, TUV |
| Испытательное напряжение | Вход/выход: 3 кВ переменного тока; вход/FG: 2 кВ переменного тока; выход/FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Проводимые и излучаемые помехи | Соответствие EN55032 (CISPR32) класс B |
| Гармонические составляющие тока | Соответствие EN61000-3-2, EN61000-3-3 |
| Устойчивость к ЭМС-помехам | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, уровень light industry, критерий A |
Прочее
| Средняя наработка на отказ | 681,7 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 94 × 49 × 25 мм (Д × Ш × В) |
| Упаковка | 0,083 кг; 120 шт. / 10,96 кг |
| Рабочая частота преобразования | 67 кГц |
Механические данные
| Тип установки | Открытое исполнение, без корпуса |
| Охлаждение | Естественная конвекция |
| Крепёжные размеры | 4 отверстия диаметром 3,5 мм |
| Подключение к заземлению | Через корпус/шасси |
Разъёмы
| Выходной разъём постоянного тока | JST B2P-VH или эквивалент |
| Контакты выходного разъёма | 1 — +V; 2 — -V |
| Сопрягаемый корпус | JST VHR или эквивалент |
| Контакт | JST SVH-21T-P1.1 или эквивалент |
| Входной разъём переменного тока | JST B3P-VH или эквивалент |
| Контакты входного разъёма | 1 — без контакта; 2 — AC/N; 3 — AC/L |
Примечания
- Все параметры, если не указано иное, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, оканчивающегося параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Источнику питания требуется монтаж на металлической пластине 360 мм × 360 мм толщиной 1 мм.
- Для конечного оборудования необходимо повторно подтвердить соответствие требованиям EMC после монтажа источника питания в составе изделия.
