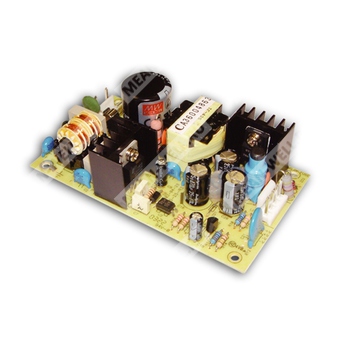

PS-25-12 — импульсный источник питания с одним выходом 12 В постоянного тока для промышленной электроники.
Краткое описание
PS-25-12 — это компактный одноканальный AC/DC источник питания мощностью 25 Вт серии PS-25, предназначенный для питания нагрузок постоянным напряжением 12 В в промышленной аппаратуре, системах автоматизации и электронных устройствах. Модель выполнена по схеме с естественным воздушным охлаждением, имеет широкий диапазон входного напряжения и встроенные виды защиты от перегрузки, перенапряжения и перегрева.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PS | Серия импульсных источников питания Mean Well |
| 25 | Номинальная выходная мощность 25 Вт |
| 12 | Выходное напряжение 12 В постоянного тока |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Малый ток утечки, менее 0,5 мА при 240 В переменного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% полной нагрузке.
- Фиксированная частота переключения 100 кГц.
- Низкая стоимость исполнения.
- Высокая надёжность.
Основные параметры
| Параметр | Значение для PS-25-12 |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 2,1 А |
| Диапазон регулирования тока | 0 ~ 2,1 А |
| Номинальная выходная мощность | 25,2 Вт |
| Пульсации и шум | 100 мВ п-п |
| Нестабильность по входному напряжению | ±2,0% |
| Нестабильность по нагрузке | ±0,3% |
| Точность установки, время нарастания | 200 мс, 20 мс при 230 В переменного тока |
| Время удержания | 100 мс при 230 В переменного тока, 20 мс при 115 В переменного тока, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока / 120 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 78% |
| Входной ток, тип. | 0,6 А при 115 В переменного тока / 0,4 А при 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт 36 А |
| Ток утечки | <0,5 мА при 240 В переменного тока |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В постоянного тока |
| Номинальный ток | 2,1 А |
| Диапазон тока | 0 ~ 2,1 А |
| Номинальная мощность | 25,2 Вт |
| Пульсации и шум, максимум | 100 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Регулирование по линии | ±0,3% |
| Регулирование по нагрузке | ±1,0% |
| Уровень напряжения защиты от перенапряжения | 13,8 ~ 16,2 В |
Защита
| Вид защиты | Описание |
| Перегрузка | Свыше 105% от номинальной выходной мощности |
| Алгоритм защиты при перегрузке | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8 ~ 16,2 В; отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учётом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 576,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ переменного тока; вход-корпус: 2 кВ переменного тока; выход-корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5; уровень для лёгкой промышленности, критерий A |
Конструкция и монтаж
| Параметр | Значение |
| Габаритные размеры | 107 × 61 × 28 мм |
| Масса | 0,14 кг |
| Упаковка | 96 шт.; 15 кг; 1,2 куб. фута |
| Способ монтажа | На шасси/панель |
Разъёмы
| Разъём | Назначение | Исполнение |
| CN1 | Вход переменного тока | Molex 41791-03 или эквивалент |
| CN2 | Выход постоянного тока | Molex 41791-04 или эквивалент |
Назначение выводов
| Разъём | Контакты | Назначение |
| CN1 | 1 | AC/L |
| CN1 | 2 | Нет вывода |
| CN1 | 3 | AC/N |
| CN2 | 1, 2 | +V |
| CN2 | 3, 4 | -V |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Источник питания считается компонентом, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются путём монтажа устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно дополнительно подтвердить соответствие требованиям ЭМС.
- Для выполнения испытаний ЭМС конечного изделия следует обращаться к испытаниям ЭМС встроенного компонента источника питания.
- Теплоотвод HS1, HS2 не должен быть закорочен.
- M1 является защитным заземлением. Для лучшего подавления ЭМС необходимо обеспечить электрическое соединение между M1, M2 и заземлением шасси.
Структурная схема
В состав устройства входят: EMI-фильтр, выпрямитель и фильтр, силовой ключевой преобразователь, выходной выпрямитель и фильтр, цепь контроля и цепь обнаружения обратной связи.
