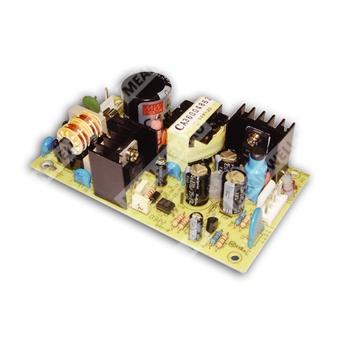

PS-25-13.5 - импульсный источник питания AC/DC мощностью 25 Вт с выходным напряжением 13,5 В для промышленного применения.
Назначение: одноканальный источник питания серии PS-25 для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 13,5 В.
Расшифровка партномера
| Позиция | Значение |
| PS | Серия источников питания |
| 25 | Номинальная мощность 25 Вт |
| 13.5 | Номинальное выходное напряжение 13,5 В |
Основные особенности
- Универсальный вход AC во всем диапазоне.
- Низкий ток утечки: менее 0,5 мА.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% полную нагрузку.
- Фиксированная частота переключения 100 кГц.
- Низкая стоимость.
- Высокая надежность.
Выходные параметры
| Параметр | Значение для PS-25-13.5 |
| Номинальное выходное напряжение | 13,5 В |
| Номинальный выходной ток | 1,9 А |
| Диапазон выходного тока | 0 ~ 1,9 А |
| Номинальная выходная мощность | 25,65 Вт |
| Пульсации и шум | 100 мВ п-п |
| Стабилизация по сети | ±3,0% |
| Стабилизация по нагрузке | ±0,3% |
| Время запуска, нарастания | 200 мс, 20 мс при 230 В AC; 200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 100 мс при 230 В AC; 20 мс при 115 В AC, при полной нагрузке |
| Защита от перегрузки | Более 105% от номинальной выходной мощности; тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 15,5 ~ 18,2 В |
| Защита от перегрева | Выключение выходного напряжения, повторный пуск после отключения питания |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 78% |
| Потребляемый ток, тип. | 0,6 А при 115 В AC; 0,4 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт 36 А |
| Ток утечки | <0,5 мА при 240 В AC |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C (см. кривую дерейтирования) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Нормы безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5; уровень light industry, критерий A |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 107 × 61 × 28 мм (Д × Ш × В) |
| Масса | 0,14 кг |
| Упаковка | 96 шт.; 15 кг; 1,2 куб. фута |
| Тип изделия | 25W Single Output Switching Power Supply, серия PS-25 |
Подключение
| Разъем входа переменного тока | Molex 41791-03 или эквивалент |
| Контакты входа | 1 — AC/L; 2 — без вывода; 3 — AC/N |
| Разъем выхода постоянного тока | Molex 41791-04 или эквивалент |
| Контакты выхода | 1, 2 — +V; 3, 4 — -V |
| Ответная часть разъема | Molex 2139 или эквивалент; контакт — Molex 2478 или эквивалент |
| Заземление | Требуется |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 576,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
1. Не все параметры специально измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, терминально нагруженного конденсатором 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания по ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно подтвердить соответствие директивам ЭМС после установки.
5. Радиатор HS1, HS2 не должен быть закорочен.
