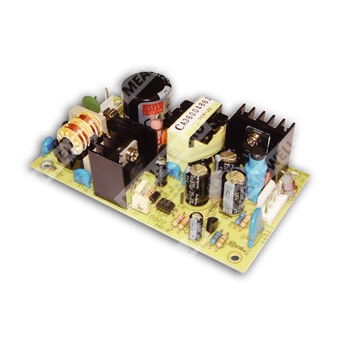

PS-25-15 - импульсный источник питания переменного/постоянного тока мощностью 25 Вт с одним выходом 15 В.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| PS | Серия источников питания Mean Well PS |
| 25 | Номинальная мощность 25 Вт |
| 15 | Выходное напряжение 15 В |
Общее описание
PS-25-15 представляет собой компактный источник питания с одним выходом, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 15 В. Изделие относится к серии PS-25 и рассчитано на применение в промышленной электронике, системах управления, измерительной аппаратуре и другом оборудовании, требующем маломощного изолированного питания.
Особенности
- Универсальный вход переменного тока, полный диапазон.
- Малый ток утечки, менее 0,5 мА.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% нагрузку при приемке.
- Фиксированная частота преобразования 100 кГц.
- Низкая стоимость.
- Высокая надежность.
- Изделие для установки на шасси, с клеммными соединителями.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 1,7 А |
| Диапазон выходного тока | 0 ~ 1,7 А |
| Номинальная выходная мощность | 25,5 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Точность установки выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,3% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления, время нарастания | 200 мс, 20 мс при 230 В переменного тока; 200 мс, 30 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 100 мс при 230 В переменного тока; 20 мс при 115 В переменного тока, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовой | 78% |
| Входной ток типовой | 0,6 А при 115 В переменного тока; 0,4 А при 230 В переменного тока |
| Пусковой ток типовой | 36 А при холодном пуске |
| Ток утечки | <0,5 мА при 240 В переменного тока |
Защитные функции
| Функция | Условие срабатывания и поведение |
| Перегрузка | Более 105% от номинальной выходной мощности. Тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности. |
| Перенапряжение | 15,5 ~ 18,2 В. Тип защиты: отключение выходного напряжения, восстановление путем повторного включения питания. |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения. |
| Защита от короткого замыкания | Реализована; поведение согласно защитной логике изделия. |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C, с учетом дерейтинг-кривой |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Показатели надежности и габариты
| Параметр | Значение |
| MTBF | 576,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 107 × 61 × 28 мм (Д × Ш × В) |
| Масса | 0,14 кг |
| Упаковка | 96 шт. / 15 кг / 1,2 куб. фута |
Конструктивные сведения
| Параметр | Значение |
| Частота преобразования | 100 кГц |
| Тип охлаждения | Свободная конвекция воздуха |
| Монтаж | На шасси |
| Выходной разъем | Molex 41791-04 или эквивалент |
| Входной разъем | Molex 41791-03 или эквивалент |
Сведения по разъемам
| Входной разъем CN1 |
| Номер вывода | Назначение |
| 1 | Фаза переменного тока |
| 2 | Нет вывода |
| 3 | Нейтраль переменного тока |
| Выходной разъем CN2 |
| Номер вывода | Назначение |
| 1, 2 | +V |
| 3, 4 | -V |
Соответствие требованиям безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, уровень light industry, критерий A |
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосой измерения, с использованием 12-дюймового витого провода, оконцованного параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании. Все испытания по ЭМС выполняются путем монтажа устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Готовое оборудование должно повторно подтверждать соответствие директивам ЭМС.
- Для корректного выполнения испытаний по ЭМС необходимо обращаться к испытаниям компонентов источников питания, если это применимо.
- Радиатор HS1/HS2 не должен быть закорочен.
