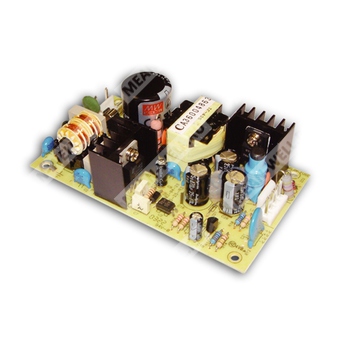

PS-25-24 - импульсный источник питания 24 В, 25 Вт для промышленной и электронной аппаратуры.
PS-25-24 — одновыходной сетевой импульсный источник питания мощностью 25 Вт с выходным напряжением 24 В постоянного тока, предназначенный для питания промышленной автоматики, электронной аппаратуры и встроенных систем.
Расшифровка партномера
| Позиция |
Расшифровка |
| PS |
Серия источников питания |
| 25 |
Номинальная мощность серии 25 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Особенности
- Универсальный вход переменного тока в полном диапазоне.
- Низкий ток утечки: менее 0,5 мА.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение естественной конвекцией воздуха.
- Испытание на 100% полную нагрузку.
- Фиксированная частота переключения 100 кГц.
- Низкая стоимость.
- Высокая надежность.
- Промышленное исполнение для длительной эксплуатации.
Применение
Источник питания предназначен для применения в промышленной электронике, системах автоматики, средствах управления, измерительной аппаратуре, телекоммуникационном и вспомогательном оборудовании, где требуется стабилизированное напряжение 24 В постоянного тока.
Основные параметры
| Параметр |
Значение для PS-25-24 |
| Выходное напряжение |
24 В |
| Номинальный выходной ток |
1 А |
| Диапазон выходного тока |
0–1 А |
| Номинальная мощность |
24 Вт |
| Пульсации и шум |
240 мВ п-п |
| Точность установки выходного напряжения |
±2,0% |
| Стабилизация по сети |
±0,2% |
| Стабилизация по нагрузке |
±0,5% |
| Время запуска, нарастания |
200 мс, 20 мс при 230 В AC |
| Время запуска, нарастания |
200 мс, 30 мс при 115 В AC |
| Время удержания |
100 мс при 230 В AC |
| Время удержания |
20 мс при 115 В AC |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
85–264 В AC / 120–370 В DC |
| Диапазон входной частоты |
47–63 Гц |
| КПД, типовое значение |
79% |
| Входной ток, типовое значение |
0,4 А при 230 В AC |
| Входной ток, типовое значение |
0,6 А при 115 В AC |
| Пусковой ток, типовое значение |
Холодный запуск, 36 А |
| Ток утечки |
менее 0,5 мА при 240 В AC |
Выходные параметры
| Параметр |
Значение |
| Номинальное напряжение |
24 В DC |
| Диапазон регулировки тока |
0–1 А |
| Уровень пульсаций и шума |
240 мВ п-п |
| Защита от перегрузки |
Выше 105% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Hiccup mode, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
27,6–32,4 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, с восстановлением после повторного включения |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0–50 °C |
Защита
| Параметр |
Значение |
| Перегрузка |
Автоматическое ограничение с восстановлением после устранения неисправности |
| Перенапряжение |
Отключение выходного напряжения, фиксация на уровне защитного порога |
| Перегрев |
Отключение выходного напряжения, повторный запуск после снижения температуры |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
3 кВ AC |
| Испытательное напряжение изоляции вход-корпус |
2 кВ AC |
| Испытательное напряжение изоляции выход-корпус |
0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
−10…+60 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
−20…+85 °C |
| Влажность хранения |
10–95% RH |
| Вибрация |
10–500 Гц, 2G, по 10 минут на цикл, 60 минут по осям X, Y, Z |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
576,4 тыс. ч минимум, расчет по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
107 × 61 × 28 мм |
| Масса |
0,14 кг |
| Упаковка |
96 шт.; 15 кг; 1,2 куб. фута |
Механические данные
| Параметр |
Значение |
| Монтаж |
На панель |
| Крепежные отверстия |
4 отверстия диаметром 3,5 мм |
| Высота установки |
3 мм максимум |
| Разъем входа AC |
Molex 41791-03 или эквивалент |
| Разъем выхода DC |
Molex 41791-04 или эквивалент |
Назначение выводов
| Разъем |
Контакт |
Назначение |
| Вход AC |
1 |
AC/L |
| Вход AC |
2 |
Нет контакта |
| Вход AC |
3 |
AC/N |
| Выход DC |
1, 2 |
+V |
| Выход DC |
3, 4 |
-V |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, оконцованного параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания является компонентом и должен устанавливаться в конечное оборудование.
- Для испытаний на ЭМС устройство монтируют на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС после установки источника питания.
- Для правильного применения и выполнения испытаний ЭМС необходимо учитывать условия установки и заземления.
- Для обеспечения требований по ЭМС рекомендуется использовать заземление M1, M2 и корпуса.
- Предохранитель по входу переменного тока: 2,5 А / 250 В.
- Радиаторы HS1 и HS2 не должны быть замкнуты между собой.
Стандарты безопасности и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1 |
| Эмиссия ЭМС |
Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, уровень light industry, критерий A |
