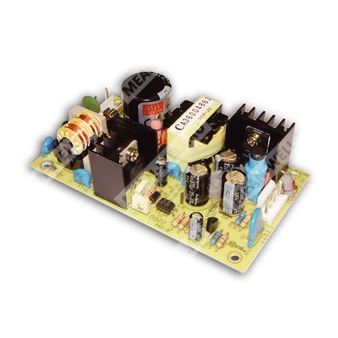

PS-25-27 - импульсный источник питания 25 Вт с одним выходом 27 В для промышленного применения.
Назначение и краткое описание
PS-25-27 — это компактный одновыходный импульсный источник питания мощностью 25 Вт серии PS-25, предназначенный для преобразования сетевого переменного или постоянного входа в стабилизированное постоянное напряжение 27 В. Изделие рассчитано на применение в промышленной электронике, системах автоматики, телекоммуникационном и вспомогательном оборудовании, где требуются универсальный диапазон входного питания, встроенные защиты и работа с естественным охлаждением.
Расшифровка партномера
| Партномер | Расшифровка |
| PS | Серия импульсных источников питания Mean Well |
| 25 | Номинальная мощность 25 Вт |
| 27 | Выходное напряжение 27 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Низкий ток утечки менее 0,5 мА.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание под полной нагрузкой 100%.
- Фиксированная частота переключения 100 кГц.
- Низкая стоимость.
- Высокая надёжность.
Выходные параметры
| Номинальное выходное напряжение | 27 В |
| Номинальный выходной ток | 0,9 А |
| Диапазон регулирования тока | 0 ~ 0,9 А |
| Номинальная мощность | 24,3 Вт |
| Пульсации и шум | 240 мВ пик-пик |
| Стабилизация по линии | ±2,0% |
| Стабилизация по нагрузке | ±0,5% |
| Установка, время нарастания | 200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 20 мс при 115 В AC; 100 мс при 230 В AC, при полной нагрузке |
| Диапазон подстройки выходного напряжения | 31 ~ 36,5 В |
| Защита от перегрузки | При мощности свыше 105% от номинальной; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 31 ~ 36,5 В |
| Защита от перегрева | Отключение выходного напряжения, повторный запуск после восстановления |
Входные параметры
| Диапазон входного напряжения | 85 ~ 264 В AC или 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент полезного действия | 79% |
| Входной ток, тип. | 0,4 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт 36 А |
| Ток утечки | <0,5 мА при 240 В AC |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции вход–выход | 3 кВ AC |
| Испытательное напряжение изоляции вход–корпус | 2 кВ AC |
| Испытательное напряжение изоляции выход–корпус | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум при 500 В DC / 25 °C / 70% RH |
Среда эксплуатации
| Рабочая температура | -10 ~ +60 °C, с учётом графика дерейтингa |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, суммарно 60 мин. по осям X, Y, Z |
Надёжность и ресурс
| MTBF | 576,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструктив
| Размеры | 107 × 61 × 28 мм (Д × Ш × В) |
| Масса | 0,14 кг |
| Упаковка | 96 шт.; 15 кг; 1,2 куб. фута |
Соответствие стандартам безопасности и ЭМС
| Стандарты безопасности | UL60950-1 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5; уровень для светлой промышленности, критерий A |
Примечания
| 1 | Все параметры, если не указано иное, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, терминированной параллельной ёмкостью 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает нестабильность по линии и по нагрузке. |
| 4 | Блок питания относится к компонентам, устанавливаемым в конечное оборудование. ЭМС-испытания выполняются в составе оборудования. |
| 5 | Радиаторы HS1 и HS2 не должны быть закорочены. |
Подключение
| Разъём входа переменного тока | CN1: Molex 41791-03 или эквивалент |
| Контакты входа | 1 — AC/L; 2 — без контакта; 3 — AC/N |
| Разъём выхода постоянного тока | CN2: Molex 41791-04 или эквивалент |
| Контакты выхода | 1,2 — +V; 3,4 — -V |
| Рекомендуемые ответные части | Корпус Molex 2139 или эквивалент; клемма Molex 2478 или эквивалент |
Дополнительные сведения
Для улучшения электромагнитной совместимости предусмотрено обязательное заземление. Контакт M1 является защитным заземлением; для лучшей работы по ЭМС рекомендуется обеспечить электрическое соединение между M1, M2 и заземлением корпуса. Контакт M2 также связан с требованиями к заземлению. Схема устройства включает EMI-фильтр, выпрямитель и фильтр, узел преобразования, выходной выпрямитель и фильтр, а также цепь контроля.
Частота преобразования: 100 кГц.
