PS-25-48 - импульсный источник питания 48 В постоянного тока для промышленного применения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PS | Серия источников питания |
| 25 | Номинальная мощность серии: 25 Вт |
| 48 | Выходное напряжение: 48 В |
Краткое описание

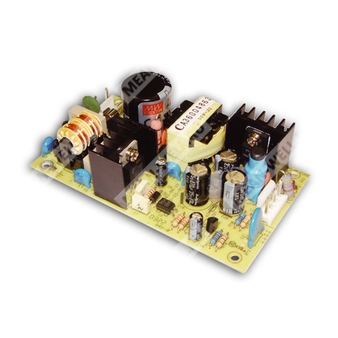

PS-25-48 — однотактный импульсный источник питания открытого исполнения с одним выходом, предназначенный для преобразования сетевого переменного или постоянного напряжения в стабилизированное напряжение 48 В постоянного тока. Модель относится к серии PS-25 и рассчитана на питание промышленной автоматики, электронных узлов и вспомогательных цепей, где требуется компактный, маломощный и экономичный источник с универсальным входом.
Особенности
- Универсальный диапазон входного напряжения.
- Снижение тока потребления в режиме холостого хода до уровня менее 0,5 мА.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет естественной конвекции воздуха.
- Испытание на 100% нагрузке в течение 1 часа.
- Фиксированная частота преобразования 100 кГц.
- Высокая надежность и компактные габариты.
Области применения
- Промышленная автоматика.
- Системы управления и контроля.
- Электронные устройства общего промышленного назначения.
- Вспомогательные цепи питания в шкафах управления.
- Оборудование, требующее источника питания 48 В постоянного тока.
Выходные параметры
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 0,5 А |
| Диапазон регулировки тока | 0 ~ 0,5 А |
| Номинальная выходная мощность | 24 Вт |
| Пульсации и шум | 350 мВ п-п |
| Стабилизация по линии | ±2,0% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск выходного напряжения | ±2,0% |
| Время установки, нарастания | 200 мс, 30 мс при 115 В переменного тока; 200 мс, 20 мс при 230 В переменного тока |
| Время удержания | 100 мс при 230 В переменного тока; 20 мс при 115 В переменного тока, при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Типовой КПД | 79% |
| Типовой входной ток | 0,4 А при 230 В переменного тока; 0,6 А при 115 В переменного тока |
| Пусковой ток | 36 А, холодный старт |
| Ток утечки | <0,5 мА при 240 В переменного тока |
Защита
| Перегрузка | Свыше 105% от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 55,2 ~ 64,8 В; тип защиты — отключение выходного напряжения с возвратом в работу после повторного включения |
| Перегрев | Отключение выходного напряжения с восстановлением после перезапуска |
Эксплуатационные параметры
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин на цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции вход-выход | 3 кВ переменного тока |
| Испытательное напряжение изоляции вход-земля | 2 кВ переменного тока |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм при 500 В постоянного тока и 25 °C, 70% RH |
Соответствие стандартам и ЭМС
| Стандарты безопасности | UL60950-1 |
| Помехоэмиссия | EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, уровень light industry, критерий A |
Надежность, размеры и упаковка
| MTBF | 576,4 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 107 × 61 × 28 мм (Д × Ш × В) |
| Масса | 0,14 кг |
| Упаковка | 96 шт.; 15 кг; 1,2 CUFT |
Подключение
| Входной разъем | Molex 41791-03 или эквивалент |
| Контакты входного разъема | 1 — AC/L; 2 — без контакта; 3 — AC/N |
| Выходной разъем | Molex 41791-04 или эквивалент |
| Контакты выходного разъема | 1,2 — +V; 3,4 — -V |
Примечания
- Все параметры, не указанные специально, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с помощью 12-дюймового витого провода, оконцованного параллельной комбинацией 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для получения рекомендаций по проведению испытаний ЭМС следует обращаться к испытаниям конечного оборудования.
- Тепловой запас по рассеянию на радиаторах HS1 и HS2 не должен быть нарушен.
- При необходимости M1 является защитным заземлением. Для лучшего подавления ЭМС рекомендуется обеспечить электрическое соединение между M1, M2 и заземлением корпуса.
- Радиаторы HS1 и HS2 не должны быть закорочены.
