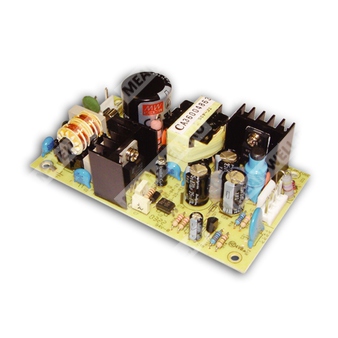

PS-25-5 - 25-ваттный импульсный источник питания с одним выходом 5 В для промышленной электроники.
Назначение: AC/DC источник питания открытого исполнения для преобразования сетевого переменного/постоянного напряжения в стабилизированное выходное напряжение 5 В.
Расшифровка партномера
| Партномер | Значение |
| PS | Серия источников питания Mean Well |
| 25 | Номинальная мощность 25 Вт |
| 5 | Выходное напряжение 5 В |
Краткие сведения
- Один выход.
- Естественное охлаждение за счёт свободной конвекции воздуха.
- Полный диапазон сетевого входа.
- Низкий ток утечки.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Фиксированная частота преобразования 100 кГц.
- Низкая стоимость, высокая надёжность.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0 ~ 5 А |
| Номинальная мощность | 25 Вт |
| Пульсации и шум | 80 мВ п-п |
| Регулирование по линии | ±2,0% |
| Регулирование по нагрузке | ±0,5% |
| Диапазон уставки напряжения | 5,75 ~ 6,75 В |
| Допуск по напряжению | ±2,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока, 120 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовой | 74% |
| Входной ток типовой | 0,4 А при 230 В переменного тока / 0,6 А при 115 В переменного тока |
| Пусковой ток типовой | 36 А, холодный старт |
| Ток утечки | < 0,5 мА при 240 В переменного тока |
Динамические и временные характеристики
| Параметр | Значение |
| Время установки, время нарастания | 200 мс, 30 мс при 115 В переменного тока и полной нагрузке |
| Время удержания | 20 мс при 115 В переменного тока и полной нагрузке; 100 мс при 230 В переменного тока и полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | Свыше 105% от номинальной выходной мощности. Тип защиты: прерывистый режим, автоматическое восстановление после устранения неисправности. |
| Перенапряжение | 5,75 ~ 6,75 В. Тип защиты: отключение выходного напряжения, восстановление после повторного включения питания. |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания. |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C (с учётом кривой дерейтирования) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 минут на цикл, в течение 60 минут по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 576,4 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр | Значение |
| Размеры | 107 × 61 × 28 мм (Д × Ш × В) |
| Масса | 0,14 кг |
| Упаковка | 96 шт. / 15 кг / 1,2 куб. фута |
Сертификация и соответствие
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 |
| Эмиссия ЭМС | EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, уровень для промышленной среды, критерий A |
Подключение
| Параметр | Значение |
| Входной разъём AC | Molex 41791-03 или эквивалент |
| Выходной разъём DC | Molex 41791-04 или эквивалент |
| Контакты входа | 1 — AC/L, 2 — без контакта, 3 — AC/N |
| Контакты выхода | 1,2 — +V; 3,4 — -V |
Примечания
- Все параметры измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода, оконцованного параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, регулирование по линии и по нагрузке.
- Источники питания считаются компонентом, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются путём монтажа устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для обеспечения корректной работы при испытаниях ЭМС следует обращаться к тестированию компонентов источника питания (по доступности на www.meanwell.com).
- Радиатор HS1, HS2 не должен быть закорочен.
Дополнительные сведения
- Охлаждение: свободная конвекция воздуха.
- Топология: импульсный источник питания с фиксированной частотой преобразования 100 кГц.
- Корпус: открытое исполнение для встраивания в оборудование.
