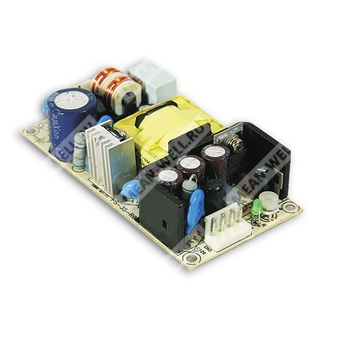

PS-35-15 - компактный AC/DC источник питания 15 В, 2,4 А для промышленного применения.
Расшифровка партномера
| Партномер | Расшифровка |
| PS | Серия импульсных источников питания |
| 35 | Номинальная мощность класса 35 Вт |
| 15 | Выходное напряжение 15 В |
Краткое описание
PS-35-15 — одно-выходной импульсный источник питания мощностью 36 Вт с универсальным сетевым входом, предназначенный для преобразования переменного напряжения сети в стабилизированное постоянное напряжение 15 В.
Особенности
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% полной нагрузке в процессе приработки.
- Фиксированная частота переключения 60 кГц.
- Двухлетний гарантийный срок.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 2,4 А |
| Диапазон выходного тока | 0 ~ 2,4 А |
| Номинальная выходная мощность | 36 Вт |
| Диапазон подстройки выходного напряжения | 13,5 ~ 16,5 В |
| Пульсации и шум | 150 мВп-п |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Установка, время нарастания | 1200 мс, 30 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 10 мс при 115 В AC при полной нагрузке |
| Допуск выходного напряжения | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 440 Гц |
| КПД, тип. | 81% |
| Входной ток, тип. | 0,5 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт: 45 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим ограничения с восстановлением после устранения аварийного состояния |
| Перенапряжение | 17,25 ~ 20,25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +65 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
| Помехоэмиссия | Соответствие EN55032 (CISPR32) Class B |
| Гармонические составляющие тока | Соответствие EN61000-3-2, EN61000-3-3 |
| Устойчивость к помехам | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024; уровень Light industry, критерий A |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 101,6 × 50,8 × 24 мм (Д × Ш × В) |
| Масса | 0,124 кг |
| Упаковка | 96 шт.; 12,9 кг; 0,8 куб. фута |
| MTBF | 588,6 тыс. ч |
| Частота преобразования | 60 кГц |
Разъёмы
| Разъём | Назначение | Контакты |
| CN1 | Входной разъём AC | 1: AC/L, 3: AC/N, 2: NC |
| CN2 | Выходной разъём DC | 1, 2: +V; 3, 4: -V |
Механические особенности
Корпус выполнен в компактном открытом исполнении. Предусмотрены точки крепления и элементы, обозначенные как HS1, HS2, SVR, LED, M1, M2. Для улучшения электромагнитной совместимости рекомендуется обеспечить электрическое соединение между M1, M2 и шасси.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск включает в себя допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- HS1 и HS2 не должны быть закорочены.
- M1 является защитным заземлением.
- Для лучшей ЭМС следует обеспечить электрическое соединение между M1, M2 и заземлением шасси.
- При температуре окружающей среды выше 55 °C требуется снижение допустимой нагрузки согласно кривой дерейтирования.
- При изменении входного напряжения следует учитывать кривую снижения выходной мощности в зависимости от входного напряжения.
