PS-35-24 - импульсный источник питания на 24 В постоянного тока с одним выходом.
Назначение и особенности

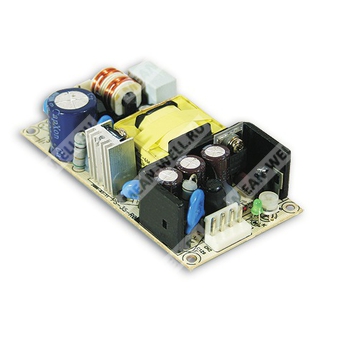

PS-35-24 представляет собой одноканальный импульсный источник питания открытого исполнения мощностью 35 Вт, предназначенный для питания промышленной и электронной аппаратуры от сети переменного или постоянного тока широкого диапазона. Модель обеспечивает стабилизированное выходное напряжение 24 В постоянного тока, предназначена для монтажа в составе конечного оборудования и допускает установку в условиях свободной конвекции воздуха.
Расшифровка партномера
| Позиция | Значение |
| PS | Импульсный источник питания |
| 35 | Номинальная мощность 35 Вт |
| 24 | Выходное напряжение 24 В |
Выход
| Параметр | Значение для PS-35-24 |
| Постоянное выходное напряжение | 24 В |
| Номинальный выходной ток | 1,5 А |
| Диапазон выходного тока | 0 ~ 1,5 А |
| Номинальная мощность | 36 Вт |
| Пульсации и шум | 200 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 21,6 ~ 26,4 В |
| Точность установки выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 1200 мс, 30 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC; при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 10 мс при 115 В AC; при полной нагрузке |
Вход
| Параметр | Значение для PS-35-24 |
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 440 Гц |
| КПД типовое | 85% |
| Входной ток типовой | 0,5 А при 230 В AC; 0,75 А при 115 В AC |
| Пусковой ток типовой | Холодный старт: 45 А при 230 В AC; 23 А при 115 В AC |
| Ток утечки | < 2 мА при 240 В AC |
| Предохранитель | T2A / 250 В |
| Частота преобразования | 60 кГц |
Защита
| Параметр | Значение для PS-35-24 |
| Защита от перегрузки | 105 ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +65 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Эмиссия помех | Соответствие EN55032 (CISPR32), класс B |
| Гармонические токи | Соответствие EN61000-3-2, EN61000-3-3 |
| ЭМС устойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024; уровень light industry, критерий A |
Механические данные
| Параметр | Значение для PS-35-24 |
| Габаритные размеры | 101,6 × 50,8 × 24 мм |
| Масса | 0,124 кг |
| Упаковка | 96 шт.; 12,9 кг / 0,8 куб. фута |
| Средняя наработка на отказ | 588,8 тыс. ч |
Подключение
| Разъём | Назначение | Контакты | Обозначение |
| CN1 | Вход переменного тока | 1 | AC/L |
| CN1 | Вход переменного тока | 3 | AC/N |
| CN1 | Вход переменного тока | 2 | NC |
| CN2 | Выход постоянного тока | 1, 2 | +V |
| CN2 | Выход постоянного тока | 3, 4 | -V |
Механические особенности
Для установки предусмотрены монтажные отверстия и клеммные разъёмы. По конструктивной схеме предусмотрено заземление корпуса. Контакт M1 является защитным заземлением. Для лучшего ЭМС-результата рекомендуется обеспечить электрическое соединение между M1, M2 и шиной заземления корпуса. Контакты HS1 и HS2 не должны быть закорочены.
Блок-схема узлов
Структура изделия включает: входной EMI-фильтр, выпрямитель и фильтр, преобразователь мощности, выходной выпрямитель и фильтр, цепь контроля, цепь обнаружения, защиту от перегрузки и защиту от перенапряжения.
Кривая снижения мощности
При горизонтальной установке допустимая нагрузка составляет 100% до 50 °C. Далее нагрузка снижается линейно до 50% при 65 °C. При 65 °C в горизонтальном положении верхняя граница работы составляет 3 минуты.
При изменении входного напряжения допускается работа на полной нагрузке в области 100 ~ 264 В AC; при снижении входного напряжения до 90 В AC допустимая нагрузка уменьшается до примерно 90%.
Примечания
- Все параметры, специально не оговорённые, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, терминированной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в составе конечного изделия. Итоговое изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
