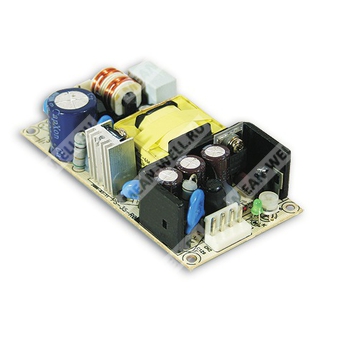

PS-35-48
PS-35-48 - импульсный источник питания с одним выходом 48 В для промышленного применения.
Расшифровка партномера
| Партномер | Расшифровка |
| PS | Серия импульсных источников питания Mean Well |
| 35 | Номинальная мощность 35 Вт |
| 48 | Выходное напряжение 48 В |
Краткое описание
PS-35-48 — источник питания переменного/постоянного тока с одним выходом, предназначенный для преобразования сетевого входа в стабилизированное выходное напряжение 48 В постоянного тока при мощности до 35 Вт.
Особенности
- Универсальный вход AC с полным диапазоном.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% нагрузке в режиме burn-in.
- Фиксированная частота переключения 60 кГц.
- Два года гарантии.
Выход
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 0,75 А |
| Диапазон тока | 0 ~ 0,75 А |
| Номинальная мощность | 36 Вт |
| Пульсации и шум, максимум | 240 мВ п-п |
| Диапазон регулировки выходного напряжения | 43,2 ~ 52,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 1200 мс, 30 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
Вход
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 440 Гц |
| КПД, тип. | 84% |
| Входной ток, тип. | 0,5 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт 45 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
| Частота переключения | 60 кГц |
| Предохранитель AC | T2A/250V |
Защита
| Перегрузка | 105 ~ 160% от номинальной выходной мощности; для версии 3,3 В — 105 ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 55,2 ~ 62,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторный запуск для восстановления |
Эксплуатационные параметры
| Рабочая температура | -20 ~ +65 °C (с учётом кривой снижения нагрузки) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Стандарты безопасности | UL60950-1, TUV EN60950-1, подтверждено |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
| Эмиссия помех | Соответствие EN55032 (CISPR32) Class B |
| Гармонические токи | Соответствие EN61000-3-2, -3 |
| Устойчивость к ЭМС-помехам | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024, уровень Light industry, критерий A |
Прочее
| MTBF | 588,6 тыс. ч |
| Габаритные размеры | 101,6 × 50,8 × 24 мм (Д × Ш × В) |
| Масса | 0,124 кг |
| Упаковка | 96 шт. / 12,9 кг / 0,8 куб. фута |
Назначение выводов и разъёмы
| Выходной разъём DC (CN2) | JST B4P-VH-B или эквивалент |
| Контакты CN2 | 1, 2 — +V; 3, 4 — -V |
| Входной разъём AC (CN1) | JST B3P-VH-B или эквивалент |
| Контакты CN1 | 1 — AC/L; 3 — AC/N; 2 — NC |
Механические сведения
Установка на шасси. Требуется защитное заземление. Контакты M1 и M2 предназначены для заземления; для лучшей ЭМС рекомендуется обеспечить электрическое соединение между M1, M2 и шасси.
HS1 и HS2 не должны быть закорочены.
Блок-схема функциональных узлов
В состав устройства входят: входной ЭМС-фильтр, выпрямитель и фильтр, силовой переключающий каскад, выходной выпрямитель и фильтр, цепи контроля, обнаружения и защиты от перегрузки и перенапряжения.
Характеристика снижения нагрузки
При повышении температуры окружающей среды до 65 °C выходная нагрузка снижается в соответствии с кривой снижения нагрузки. При горизонтальном монтаже учитывается ограничение по максимальной нагрузке.
Снижение нагрузки в зависимости от входного напряжения
При входном напряжении 90 В AC допустимая нагрузка составляет около 90%, далее при увеличении входного напряжения до 100 В AC и выше допускается 100% нагрузка в пределах указанного диапазона.
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, терминованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
