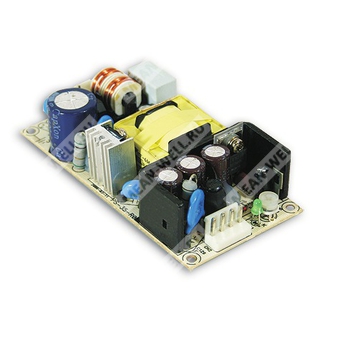

PS-35-5 - компактный AC/DC источник питания 35 Вт с одним выходом 5 В для промышленной электроники.
Расшифровка партномера PS-35-5
| Позиция | Значение |
| PS | Серия источников питания |
| 35 | Номинальная мощность серии: 35 Вт |
| 5 | Выходное напряжение: 5 В |
Назначение и особенности
PS-35-5 — импульсный источник питания с одним выходом, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное постоянное напряжение 5 В для питания электронной аппаратуры и промышленного оборудования.
Особенности:
- универсальный вход переменного тока и полный диапазон входного напряжения;
- защита от короткого замыкания, перегрузки и перенапряжения;
- охлаждение за счет свободной конвекции воздуха;
- испытание на 100% нагрузке в режиме burn-in;
- фиксированная частота переключения 60 кГц;
- 2 года гарантийного срока по документу.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 6 А |
| Диапазон тока | 0 ~ 6 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон регулировки напряжения | 4,75 ~ 5,5 В |
| Стабилизация по линии | ±2,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления, время нарастания | 1200 мс, 30 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 440 Гц |
| КПД (тип.) | 78% |
| Входной ток (тип.) | 0,5 А при 230 В AC |
| Пусковой ток (тип.) | Холодный старт: 45 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 160% от номинальной выходной мощности |
| Тип защиты по перегрузке | Срабатывание с отключением выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 5,75 ~ 6,75 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +65 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-PE: 2,0 кВ AC; выход-PE: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-PE, выход-PE: 100 МОм / 500 В DC |
| ЭМИ по кондукции и излучению | Соответствие EN55032 (CISPR32), класс B |
| Гармонические токи | Соответствие EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024, уровень light industry, критерий A |
Прочее
| Параметр | Значение |
| MTBF | 588,8 тыс. ч |
| Габариты | 101,6 × 50,8 × 24 мм (Д × Ш × В) |
| Масса | 0,124 кг |
| Упаковка | 96 шт.; 12,9 кг; 0,8 куб. фута |
| Тактовая частота | 60 кГц |
Подключение
Разъем постоянного выхода (CN2): JST B4P-VH-B или эквивалент.
| Номер контакта | Назначение |
| 1, 2 | +V |
| 3, 4 | -V |
Разъем входа переменного тока (CN1): JST B3P-VH-B или эквивалент.
| Номер контакта | Назначение |
| 1 | AC/L |
| 3 | AC/N |
| 2 | NC |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- HS1 и HS2 не должны быть закорочены.
- M1 является защитным заземлением. Для лучшей ЭМС рекомендуется обеспечить электрическое соединение между M1, M2 и корпусным заземлением.
