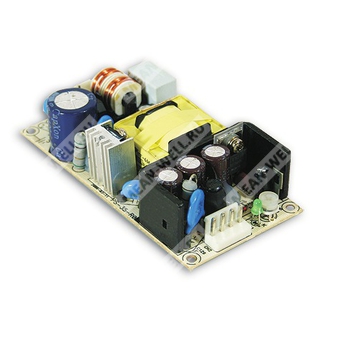

PS-35-7.5
PS-35-7.5 - импульсный источник питания 35 Вт с одним выходным напряжением 7,5 В.
Назначение: преобразование широкого диапазона сетевого переменного/постоянного напряжения в стабилизированное низковольтное постоянное напряжение 7,5 В для промышленной аппаратуры и электронной аппаратуры общего назначения.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| PS | PS | Импульсный источник питания |
| 35 | 35 | Номинальная мощность 35 Вт |
| 7.5 | 7.5 | Выходное напряжение 7,5 В |
Общее описание
PS-35-7.5 — одноканальный сетевой источник питания серии PS-35 с естественным охлаждением за счёт свободной конвекции воздуха. Предназначен для работы в широком диапазоне входного напряжения и обеспечивает стабилизированное напряжение постоянного тока 7,5 В при выходной мощности до 35,25 Вт.
Изделие выполнено в компактном корпусе для монтажа внутри оборудования. Предусмотрены защиты от перегрузки и перенапряжения, а также электромагнитная совместимость для применения в промышленной среде.
Основные особенности
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Испытание на 100% полной нагрузке.
- Фиксированная частота переключения 60 кГц.
- Компактное исполнение для встраиваемых систем.
Выход
| Параметр | Значение |
| Выходное напряжение | 7,5 В |
| Номинальный ток | 4,7 А |
| Диапазон тока | 0 ~ 4,7 А |
| Номинальная мощность | 35,25 Вт |
| Пульсации и шум | 100 мВп-п |
| Диапазон подстройки выходного напряжения | 7,13 ~ 8,25 В |
| Стабилизация по сети | ±2,0% |
| Стабилизация по нагрузке | ±0,5% |
| Точность установки, время нарастания | 1200 мс, 30 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 440 Гц |
| КПД тип. | 80% |
| Входной ток тип. | 0,75 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток тип. | Холодный старт: 23 А при 115 В AC; 45 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 160% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Перенапряжение | 8,63 ~ 10,5 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с восстановлением после повторного включения |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -20 ~ +65 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надёжность и механические данные
| Параметр | Значение |
| MTBF | 588,6 тыс. ч |
| Габаритные размеры | 101,6 × 50,8 × 24 мм (Д × Ш × В) |
| Масса | 0,124 кг |
| Упаковка | 96 шт.; 12,9 кг; 0,8 куб. фут. |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC |
| Эмиссия помех | Соответствие EN55032 (CISPR32) Class B |
| Гармонические составляющие тока | Соответствие EN61000-3-2, -3 |
| Устойчивость к помехам | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; ENV50204, EN55024, уровень для лёгкой промышленности, критерий A |
Конструкция и интерфейсы
| Параметр | Значение |
| Выходной разъём | JST B4P-VH-B или эквивалент |
| Назначение контактов выхода | 1,2 — +V; 3,4 — -V |
| Входной разъём | JST B3P-VH-B или эквивалент |
| Назначение контактов входа | 1 — AC/L; 3 — AC/N; 2 — NC |
| Частота преобразования | 60 кГц |
Примечания
1. Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, подключённой к контакту 0,1 мкФ и 47 мкФ параллельного конденсатора.
3. Допуск включает установку выходного напряжения, стабилизацию по сети и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
Сведения по монтажу и подключению
Входной разъём CN1: JST B3P-VH-B или эквивалент.
Выходной разъём CN2: JST B4P-VH-B или эквивалент.
Заземление: M1 является защитным заземлением. Для лучшего ЭМС-показателя рекомендуется обеспечить электрическое соединение между M1, M2 и шасси.
Ограничения: HS1 и HS2 не должны быть закорочены.
Предохранитель: AC FUSE T2A/250V.
Механические размеры
Габаритная длина 101,6 мм, ширина 50,8 мм, высота 24 мм. Конструкция соответствует компактному блочному исполнению для встраивания в оборудование.
