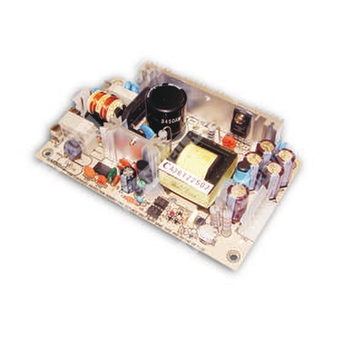

PS-45-12 - импульсный источник питания 45 Вт с одним выходом 12 В для промышленной электроники и автоматики.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| PS |
Источник питания |
| 45 |
Номинальная мощность 45 Вт |
| 12 |
Номинальное выходное напряжение 12 В |
Назначение и общая характеристика
PS-45-12 представляет собой одно выходной импульсный источник питания мощностью 45 Вт с естественным воздушным охлаждением. Изделие рассчитано на питание промышленных и электронных нагрузок постоянным напряжением 12 В и предназначено для работы в сетях с широким диапазоном входного напряжения.
Особенности
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Малый ток утечки менее 0,75 мА.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание под полной нагрузкой 100%.
- Фиксированная частота переключения 65 кГц.
Выход
| Параметр |
Значение |
| Выходное напряжение |
12 В |
| Номинальный ток |
3,7 А |
| Диапазон тока |
0 ~ 4,4 А |
| Номинальная мощность |
44,4 Вт |
| Мощность при конвекционном охлаждении |
44 Вт |
| Пульсации и шум |
100 мВп-п |
| Диапазон подстройки выходного напряжения |
11,4 ~ 13,2 В |
| Регулирование по сети |
±2,0% |
| Регулирование по нагрузке |
±2,0% |
| Время установки, время нарастания |
800 мс, 30 мс при полной нагрузке |
| Время удержания |
60 мс при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 264 В переменного тока, 127 ~ 370 В постоянного тока |
| Диапазон частоты сети |
47 ~ 440 Гц |
| КПД тип. |
76% |
| Ток потребления тип. |
0,8 А при 115 В переменного тока, 0,56 А при 230 В переменного тока |
| Пусковой ток тип. |
Холодный пуск 15 А при 115 В переменного тока, 30 А при 230 В переменного тока |
| Ток утечки |
< 0,75 мА / 240 В переменного тока |
Защита
| Параметр |
Значение |
| Перегрузка |
53 ~ 75 Вт, номинальная выходная мощность |
| Тип защиты по перегрузке |
Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение |
13,8 ~ 16,2 В |
| Тип защиты по перенапряжению |
Режим hiccup, автоматическое восстановление после устранения аварии |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,05%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надёжность и габариты
| Параметр |
Значение |
| MTBF |
300,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
127 × 76 × 28 мм (Д × Ш × В) |
| Масса |
0,19 кг |
| Упаковка |
72 шт. / 15,6 кг / 1,28 куб. фут. |
Разъёмы и подключение
Разъём выхода постоянного тока CN2: Molex 5273-06 или эквивалент
| Номер контакта |
Назначение |
Сопрягаемый корпус |
Контакт |
| 1, 2, 3 |
+V |
Molex 5195 или эквивалент |
Molex 5194 или эквивалент |
| 4, 5, 6 |
-V |
Molex 5195 или эквивалент |
Molex 5194 или эквивалент |
Разъём входа переменного тока CN1: Molex 5277-02 или эквивалент
| Номер контакта |
Назначение |
Сопрягаемый корпус |
Контакт |
| 1 |
AC/N |
Molex 5195 или эквивалент |
Molex 5194 или эквивалент |
| 2 |
AC/L |
Molex 5195 или эквивалент |
Molex 5194 или эквивалент |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку допуска, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; все испытания ЭМС выполнены при монтаже на металлической пластине 360 мм × 360 мм × 1 мм.
- Для испытаний ЭМС конечное изделие должно подтверждать соответствие требованиям ЭМС.
- Отверстия M1 и M2 должны быть заземлены в целях ЭМС.
- Рёбра охлаждения HS1 и HS2 не должны быть закорочены.
Сведения по ЭМС и безопасности
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV EN62368-1 |
| Излучение |
Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость |
Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, уровень light industry, критерий A |
Структурная схема и конструктивные данные
Схема содержит входной EMI-фильтр, выпрямитель и фильтр, узел силового переключения, трансформаторную развязку, выходные выпрямители и фильтр, схему обнаружения, PWM-управление, а также цепи защиты O.L.P. и O.V.P. Рабочая частота преобразования составляет 65 кГц.
