PS-45-15

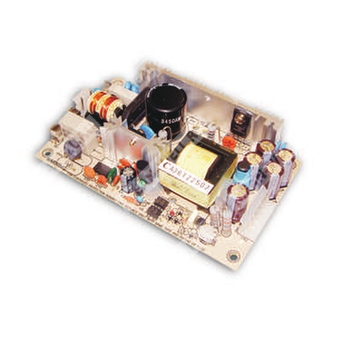

PS-45-15 - импульсный источник питания 45 Вт с одним выходом 15 В для промышленной аппаратуры.
Назначение: источник питания переменного тока с одним стабилизированным выходом постоянного напряжения 15 В, предназначенный для применения в промышленной электронике, средствах автоматизации, телекоммуникационном и общем электронном оборудовании.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PS | Серия импульсных источников питания |
| 45 | Номинальная мощность 45 Вт |
| 15 | Выходное напряжение 15 В |
Особенности
- Универсальный диапазон входного переменного напряжения.
- Полный диапазон входа без переключателя сети.
- Низкий ток утечки.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией.
- Испытание на 100% нагрузке.
- Фиксированная частота переключения 65 кГц.
Выход
| Модель | PS-45-15 |
| Выходное постоянное напряжение | 15 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0 ~ 3.5 А |
| Номинальная мощность | 45 Вт |
| Мощность при конвективном охлаждении | Номинальная выходная мощность; 52 Вт (для канала 3.3 В: 35 Вт) при потоке воздуха 18 CFM минимум |
| Диапазон подстройки выходного напряжения | 13.8 ~ 16.2 В |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±2.0% |
| Регулирование по линии | ±1.0% |
| Регулирование по нагрузке | ±2.0% |
| Время запуска и нарастания | 800 мс, 30 мс при полной нагрузке |
| Время удержания | 60 мс при полной нагрузке |
| Защита от перегрузки | 53 ~ 75 Вт; тип защиты: прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | 17.25 ~ 20.25 В |
Вход
| Диапазон входного напряжения | 90 ~ 264 В переменного тока, 127 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 440 Гц |
| КПД, тип. | 77% |
| Входной ток, тип. | 0.56 А при 230 В AC |
| Пусковой ток, тип. | Холодный запуск 30 А при 230 В AC |
| Ток утечки | <0.75 мА / 240 В AC |
Эксплуатационные условия
| Рабочая температура | -10 ~ +60 °C (с учетом кривой дерейтинга) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Стандарты безопасности | UL62368-1, TUV EN62368-1, подтверждено |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55024, уровень для бытовой и промышленной аппаратуры, критерий A |
Прочее
| MTBF | 300.7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76 × 28 мм (Д × Ш × В) |
| Масса и упаковка | 0.19 кг; 72 шт. / 15.6 кг / 1.28 куб. фута |
Подключение
Выходной разъем DC (CN2): Molex 5273-06 или эквивалент
| Номер контакта | Назначение |
| 1, 2, 3 | +V |
| 4, 5, 6 | -V |
Входной разъем AC (CN1): Molex 5277-02 или эквивалент
| Номер контакта | Назначение |
| 1 | AC/N |
| 2 | AC/L |
Структурная схема
Входной EMI-фильтр, выпрямитель и фильтр, узел преобразования мощности, вторичный выпрямитель и фильтр, схема контроля, цепь обнаружения перегрузки, PWM-контроллер и цепь защиты от перенапряжения.
Кривые и характеристики
Частота преобразования: 65 кГц.
Дерейтинг по температуре и статическая характеристика для 12 В отображены в документе как справочные графики.
Примечания
1. Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, завершенной параллельным конденсатором 0.1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечное изделие; испытания по ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм × 1 мм.
5. Для проведения испытаний по ЭМС следует обращаться к тестированию конечной аппаратуры.
6. Монтажные отверстия M1 и M2 должны быть заземлены для целей ЭМС.
7. Радиаторы HS1 и HS2 не должны быть замкнуты между собой.
