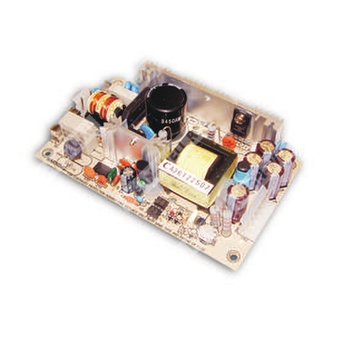

PS-45-24 - импульсный AC/DC источник питания 45 Вт с одним выходом 24 В для промышленной аппаратуры и автоматики.
Назначение: однотактный сетевой источник питания с одним стабилизированным выходом 24 В постоянного тока, предназначенный для промышленной электроники, систем автоматики и встроенного оборудования.
Расшифровка партномера
| Обозначение |
Расшифровка |
| PS |
Источник питания |
| 45 |
Номинальная выходная мощность 45 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Краткое описание
PS-45-24 относится к серии PS-45 — одно-выходных импульсных источников питания Mean Well с универсальным входом переменного тока, свободной конвекцией охлаждения, защитой от короткого замыкания, перегрузки и перенапряжения, а также с изолированным выходом.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Низкий ток утечки менее 0,75 мА.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание под полной нагрузкой 100%.
- Фиксированная частота переключения 65 кГц.
- 2 вывода на выходном клеммнике для +V и 3 вывода для -V.
Выход
| Параметр |
Значение для PS-45-24 |
| Выходное постоянное напряжение |
24 В |
| Номинальный ток |
1,9 А |
| Диапазон тока |
0 ~ 2,2 А |
| Номинальная мощность |
45,6 Вт |
| Диапазон регулировки выходного напряжения |
22,8 ~ 26,4 В |
| Пульсации и шум |
100 мВп-п |
| Допуск выходного напряжения |
±2,0% |
| Регулировка по сети |
±1,0% |
| Регулировка по нагрузке |
±2,0% |
| Время установки, время нарастания |
800 мс, 30 мс при полной нагрузке |
| Время удержания |
60 мс при полной нагрузке |
Вход
| Параметр |
Значение для PS-45-24 |
| Диапазон входного напряжения |
90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты |
47 ~ 440 Гц |
| КПД, тип. |
78% |
| Входной ток, тип. |
0,56 А / 230 В AC |
| Пусковой ток, тип. |
Холодный старт 30 А / 230 В AC |
| Ток утечки |
<0,75 мА / 240 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
53 ~ 75 Вт, тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности. |
| Перенапряжение |
27,6 ~ 32,4 В, тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности. |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,05%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
300,7 тыс. ч min. по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
127 × 76 × 28 мм (Д × Ш × В) |
| Масса и упаковка |
0,19 кг; 72 шт. / 15,6 кг / 1,28 CUFT |
Совместимость по выходной мощности
| Параметр |
Значение |
| Максимальная выходная мощность |
45,6 Вт |
| Режим при естественной конвекции |
Номинальная выходная мощность для конвекционного охлаждения |
| Режим с принудительным обдувом |
52 Вт, для 3,3 В версии указано 35 Вт при 18 CFM min. |
Назначение выводов
| Разъем |
Контакт |
Назначение |
| CN2, выходной |
1, 2, 3 |
+V |
| CN2, выходной |
4, 5, 6 |
-V |
| CN1, входной |
1 |
AC/N |
| CN1, входной |
2 |
AC/L |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймового витого провода и 0,1 мкФ и 47 мкФ параллельных конденсаторов.
3. Допуск включает установку допусков, регулировку по линии и регулировку по нагрузке.
4. Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Испытания ЭМС выполнялись при монтаже устройства на металлической пластине 360 мм × 360 мм × 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС после интеграции.
5. Для выполнения испытаний ЭМС компонентных источников питания, при необходимости, следует обращаться к рекомендациям Mean Well по процедурам испытаний.
6. Отверстия крепления M1 и M2 должны быть заземлены для целей ЭМС.
7. Радиаторы HS1 и HS2 не должны быть закорочены.
Прочие сведения
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV EN62368-1 |
| Эмиссия ЭМС |
Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, уровень light industry, критерий A |
| Номер документа |
PS-45-SPEC |
| Дата документа |
2021-09-15 |
