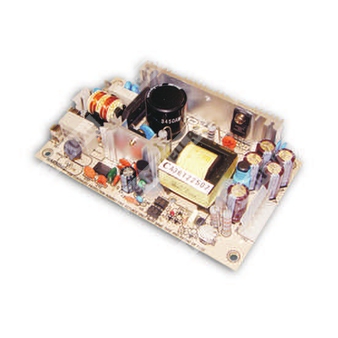

PS-45-27 - источник питания переменного/постоянного тока открытого исполнения на 27 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| PS | PS | Источник питания |
| 45 | 45 | Номинальная мощность серии: 45 Вт |
| 27 | 27 | Номинальное выходное напряжение: 27 В |
Назначение и особенности
PS-45-27 представляет собой одно выходной импульсный источник питания открытого исполнения серии PS-45, предназначенный для преобразования сетевого переменного или постоянного напряжения в стабилизированное выходное напряжение 27 В постоянного тока. Модель ориентирована на применение в промышленной электронике, системах автоматизации, телекоммуникационном и вспомогательном оборудовании.
Особенности серии:
- универсальный вход переменного тока;
- широкий диапазон входного напряжения;
- малая величина тока утечки;
- защита от короткого замыкания, перегрузки и перенапряжения;
- охлаждение за счёт естественной конвекции;
- проверка под полной нагрузкой на 100%;
- фиксированная частота переключения 65 кГц;
- 2D2D2D2D2 года гарантии.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 27 В |
| Номинальный ток | 1,7 А |
| Диапазон тока | 0 ~ 2,2 А |
| Номинальная мощность | 45,9 Вт |
| Диапазон подстройки выходного напряжения | 25,65 ~ 29,7 В |
| Нестабильность по сети | ±2,0% |
| Нестабильность по нагрузке | ±1,0% |
| Установка, время нарастания | 800 мс, 30 мс при полной нагрузке |
| Время удержания | 60 мс при полной нагрузке |
| Пульсации и шум | 100 мВ пик-пик |
| Допустимое перегрузочное состояние | 53 ~ 75 Вт |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 31 ~ 36,45 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока, 127 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 440 Гц |
| КПД, тип. | 78% |
| Входной ток, тип. | 0,8 А при 115 В переменного тока; 0,56 А при 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт: 15 А при 115 В переменного тока; 30 А при 230 В переменного тока |
| Ток утечки | <0,75 мА при 240 В переменного тока |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надёжность и исполнение
| Параметр | Значение |
| MTBF | 300,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76 × 28 мм (Д × Ш × В) |
| Масса | 0,19 кг |
| Упаковка | 72 шт.; 15,6 кг; 1,28 куб. фута |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55024, уровень light industry, критерий A |
Механические данные и подключения
| Параметр | Значение |
| Входной разъём | Molex 5277-02 или эквивалент |
| Назначение входных контактов | 1 — AC/N, 2 — AC/L |
| Ответная часть | Molex 5195 или эквивалент |
| Клемма | Molex 5194 или эквивалент |
| Выходной разъём | Molex 5273-06 или эквивалент |
| Назначение выходных контактов | 1,2,3 — +V; 4,5,6 — -V |
| Ответная часть | Molex 5195 или эквивалент |
| Клемма | Molex 5194 или эквивалент |
| Крепёжные отверстия | 4 отверстия Ø3,8 мм |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск по выходному напряжению включает допуск на установку, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в составе конечного изделия; все испытания ЭМС выполнялись при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм.
- При интеграции в конечное изделие требуется повторное подтверждение соответствия ЭМС.
- Клеммы HS1 и HS2 не должны быть закорочены.
- Отверстия M1 и M2 должны быть заземлены для обеспечения требований ЭМС.
