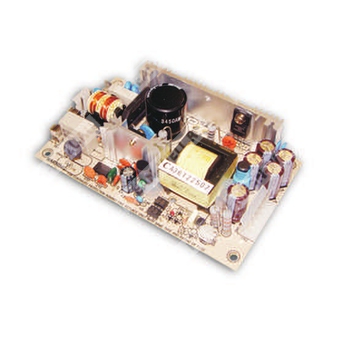

PS-45-48 - импульсный источник питания 48 В, 45 Вт, с универсальным входом переменного тока и защитами от перегрузки, КЗ и перенапряжения.
Расшифровка партномера
| Партномер |
Расшифровка |
| PS |
Серия импульсных источников питания |
| 45 |
Номинальная выходная мощность 45 Вт |
| 48 |
Выходное напряжение 48 В |
Назначение и особенности
PS-45-48 — одновыходовой импульсный источник питания серии PS-45 для промышленного и общепромышленного применения. Предназначен для преобразования универсального входного напряжения сети в стабилизированное постоянное напряжение 48 В при мощности до 48 Вт по таблице исполнений серии.
Источнику свойственны универсальный диапазон сетевого питания, малый ток утечки, встроенные защиты от короткого замыкания, перегрузки и перенапряжения, а также работа с естественным охлаждением за счёт конвекции воздуха.
Выход
| Параметр |
Значение для PS-45-48 |
| Постоянное выходное напряжение |
48 В |
| Номинальный выходной ток |
1 А |
| Диапазон регулировки выходного тока |
0 ~ 1,1 А |
| Номинальная мощность |
48 Вт |
| Выходная мощность при естественной конвекции |
45 Вт |
| Выходная мощность при обдуве 18 CFM минимум |
52 Вт |
| Диапазон регулировки выходного напряжения |
45,6 ~ 52,8 В |
| Пульсации и шум |
100 мВ п-п |
| Стабилизация по сети |
±2,0% |
| Стабилизация по нагрузке |
±1,0% |
| Установка и время нарастания |
800 мс, 30 мс при полной нагрузке |
| Время удержания |
60 мс при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 264 В переменного тока / 127 ~ 370 В постоянного тока |
| Диапазон частоты сети |
47 ~ 440 Гц |
| КПД, тип. |
78% |
| Входной ток, тип. |
0,56 А при 230 В AC |
| Пусковой ток, тип. |
Холодный старт 30 А при 230 В AC |
| Ток утечки |
<0,75 мА при 240 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
53 ~ 75 Вт; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
55,2 ~ 64,8 В; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-10 ~ +60 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,05%/°C в диапазоне 0 ~ 50 °C |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, продолжительность 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Показатели надежности и габариты
| Параметр |
Значение |
| MTBF |
300,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
127 × 76 × 28 мм (Д × Ш × В) |
| Масса |
0,19 кг |
| Упаковка |
72 шт. / 15,6 кг / 1,28 куб. фута |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV EN62368-1, одобрено |
| Эмиссия ЭМС |
Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry, критерий A |
Разъёмы и монтаж
| Элемент |
Описание |
| Выходной разъём постоянного тока CN2 |
Molex 5273-06 или эквивалент |
| Контакты CN2 |
1, 2, 3 — +V; 4, 5, 6 — -V |
| Сопряжённый корпус CN2 |
Molex 5195 или эквивалент |
| Контактные клеммы CN2 |
Molex 5194 или эквивалент |
| Входной разъём переменного тока CN1 |
Molex 5277-02 или эквивалент |
| Контакты CN1 |
1 — AC/N; 2 — AC/L |
| Сопряжённый корпус CN1 |
Molex 5195 или эквивалент |
| Контактные клеммы CN1 |
Molex 5194 или эквивалент |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку допуска и регулирование по линии.
- Источником питания считается компонент, который будет установлен в составе конечного оборудования. Все испытания ЭМС выполнены при монтаже устройства на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. Для рекомендаций по выполнению испытаний ЭМС компонентов источников питания следует обращаться к тестированию ЭМС компонентов источников питания.
- Монтажные отверстия M1 и M2 должны быть заземлены для целей ЭМС.
- Теплоотвод HS1, HS2 не должен быть закорочен.
