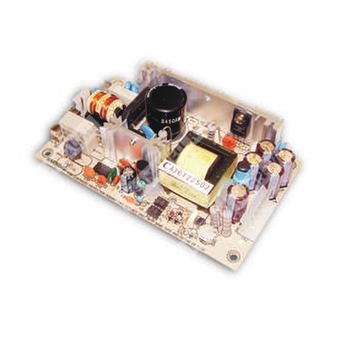

PS-45-5 - импульсный источник питания AC/DC мощностью 45 Вт с выходом 5 В для промышленной электроники.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PS | Источник питания |
| 45 | Номинальная мощность 45 Вт |
| 5 | Выходное напряжение 5 В |
Назначение и общие сведения
PS-45-5 — одновыходный импульсный источник питания переменного/постоянного тока с гальванически изолированным выходом, предназначенный для питания промышленной и электронной аппаратуры.
Серия PS-45 представляет собой компактные источники питания с универсальным входом, свободной конвекцией охлаждения, защитами от короткого замыкания, перегрузки и перенапряжения, а также фиксированной частотой коммутации 65 кГц.
Особенности
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Низкий ток утечки менее 0,75 мА.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% полной нагрузке.
- Фиксированная частота переключения 65 кГц.
- 2 группы выходных клемм для подключения нагрузки.
Выход
| Параметр | Значение для PS-45-5 |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 8 А |
| Диапазон выходного тока | 0 ~ 10,5 А |
| Номинальная мощность | 40 Вт |
| Максимальная выходная мощность | 40 Вт |
| Регулировка выходного напряжения | 4,75 ~ 5,5 В |
| Нестабильность по линии | ±3,0% |
| Нестабильность по нагрузке | ±1,0% |
| Установка, время нарастания | 800 мс, 30 мс при полной нагрузке |
| Время удержания | 60 мс при полной нагрузке |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
| Перегрузка | 53 ~ 75 Вт; защита типа hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75 ~ 6,75 В; защита типа hiccup, автоматическое восстановление после устранения неисправности |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 440 Гц |
| КПД тип. | 74% |
| Входной ток тип. | 0,56 А / 230 В AC |
| Пусковой ток тип. | Холодный старт 15 А / 115 В AC, 30 А / 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 53 ~ 75 Вт; защита типа hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75 ~ 6,75 В; защита типа hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатация и окружающая среда
| Параметр | Значение |
| Рабочая температура | -10 ~ +60 °C |
| Относительная влажность в работе | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, одобрено |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, уровень light industry, критерий A |
Прочие параметры
| Параметр | Значение |
| MTBF | 300,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76 × 28 мм |
| Масса | 0,19 кг |
| Упаковка | 72 шт. / 15,6 кг / 1,28 куб. фута |
| Частота преобразования | 65 кГц |
Подключение
Выходной разъем CN2: Molex 5273-06 или эквивалент.
| Номер контакта | Назначение | Соединительная колодка | Контакт |
| 1, 2, 3 | +V | Molex 5195 или эквивалент | Molex 5194 или эквивалент |
| 4, 5, 6 | -V | Molex 5195 или эквивалент | Molex 5194 или эквивалент |
Входной разъем CN1: Molex 5277-02 или эквивалент.
| Номер контакта | Назначение | Соединительная колодка | Контакт |
| 1 | AC/N | Molex 5195 или эквивалент | Molex 5194 или эквивалент |
| 2 | AC/L | Molex 5195 или эквивалент | Molex 5194 или эквивалент |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, терминованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; все испытания ЭМС выполняются при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие ЭМС.
- Для проведения испытаний ЭМС компонентов питания следует обращаться к методике испытаний модулей питания.
- Отверстия M1 и M2 должны быть заземлены для целей ЭМС.
- Радиаторы HS1 и HS2 не должны быть закорочены.
