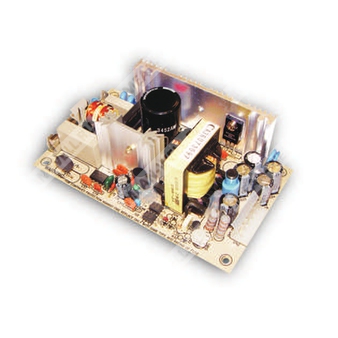

PS-65-12 — импульсный источник питания 65 Вт с одним выходом 12 В для промышленной и электронной аппаратуры.
Расшифровка партномера
| Партномер | Расшифровка |
| PS | Серия источников питания |
| 65 | Номинальная мощность 65 Вт |
| 12 | Выходное напряжение 12 В |
Назначение и особенности
PS-65-12 — источник вторичного электропитания с одним стабилизированным выходом 12 В постоянного тока, рассчитанный на применение в промышленной электронике и другой аппаратуре, где требуется компактный сетевой AC/DC преобразователь с универсальным входом.
Изделие относится к серии PS-65 и предназначено для работы с естественным охлаждением за счёт свободной конвекции. В конструкции предусмотрены защиты от короткого замыкания, перегрузки и перенапряжения. Частота переключения фиксированная, 65 кГц.
Выходные характеристики
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 5,2 А |
| Диапазон выходного тока | 0…6 А |
| Номинальная мощность | 62,4 Вт |
| Максимальная выходная мощность | 72 Вт при естественной конвекции; 72 Вт при 18 CFM принудительном обдуве |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 11,4…13,2 В |
| Стабилизация по сети | ±2,0% |
| Стабилизация по нагрузке | ±1,0% |
| Установка, время нарастания | 800 мс, 20 мс при полной нагрузке |
| Время удержания | 60 мс при полной нагрузке |
| Защита от перегрузки | 73…105 Вт, тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 13,8…16,2 В, тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
Входные характеристики
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока; 127…370 В постоянного тока |
| Диапазон входной частоты | 47…440 Гц |
| КПД типовое | 79% |
| Входной ток типовой | 1,2 А при 115 В AC; 0,72 А при 230 В AC |
| Пусковой ток типовой | Холодный пуск: 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | Менее 0,75 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | Тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Тип защиты: hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C, с учётом кривой дерейтингa |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,04%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1 |
| Эмиссия | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11; EN55024, уровень light industry, критерий A |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 127 × 76 × 42 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 54 шт.; 14,2 кг; 1,28 куб. фута |
| Средняя наработка на отказ | 300,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Частота преобразования | 65 кГц |
Подключение
| Параметр | Значение |
| Разъём выходной цепи | Molex 5273-06 или эквивалент |
| Выводы выхода | 1, 2, 3 — +V; 4, 5, 6 — -V |
| Разъём входной цепи | Molex 5277-02 или эквивалент |
| Выводы входа | 1 — AC/L; 2 — AC/N |
| Сопряжённый корпус | Molex 5195 или эквивалент |
| Сопряжённый контакт | Molex 5194 или эквивалент |
| Прочее | Клемма M1 является защитным заземлением; отверстия M1 и M2 должны быть заземлены для целей ЭМС |
График дерейтингa
Для модели 12 В, как и для остальных исполнений серии, при росте температуры окружающей среды допустимая нагрузка снижается согласно кривой дерейтингa. Для исполнений 3,3 В и 5 В приведена отдельная кривая снижения мощности.
При изменении входного напряжения предусмотрена зависимость допустимой нагрузки от диапазона сети; при понижении входного напряжения ниже номинального допускается снижение выходной нагрузки согласно графику.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминатора 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, линейную регулировку и регулировку нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Все испытания ЭМС выполнялись при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС. Для рекомендаций по проведению испытаний компонентов следует обращаться к испытаниям ЭМС источников питания на сайте производителя.
- Крепёжные отверстия M1 и M2 должны быть заземлены для целей ЭМС.
- HS1 и HS2 не должны быть закорочены.
