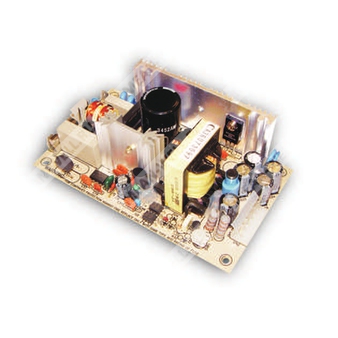

PS-65-15 — одновыходной импульсный источник питания мощностью 65 Вт для промышленного применения.
Назначение: преобразование универсального сетевого переменного напряжения в стабилизированное выходное напряжение 15 В постоянного тока для питания промышленной и электронной аппаратуры.
Расшифровка партномера
| Элемент обозначения | Значение |
|---|
| PS | Источник питания |
| 65 | Номинальная мощность серии 65 Вт |
| 15 | Выходное напряжение 15 В |
Краткое описание серии
Серия PS-65 представляет собой одновыходные импульсные источники питания с универсальным диапазоном входного напряжения, естественным воздушным охлаждением и встроенными защитами от короткого замыкания, перегрузки и перенапряжения. Модель PS-65-15 обеспечивает выход 15 В постоянного тока и предназначена для питания оборудования промышленной автоматики, электроники и систем управления.
Основные особенности
- Универсальный вход переменного тока.
- Работа в полном диапазоне входного напряжения.
- Низкий ток утечки.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% полной нагрузке.
- Фиксированная частота переключения 65 кГц.
- Одновыходное исполнение.
Параметры выхода
| Параметр | Значение для PS-65-15 |
|---|
| Выходное напряжение | 15 В |
| Номинальный ток | 4,2 А |
| Диапазон тока | 0 ~ 4,8 А |
| Номинальная мощность | 63 Вт |
| Максимальная мощность | При конвекционном охлаждении: 72 Вт; при принудительном обдуве 18 CFM минимум: 72 Вт, при этом для других моделей серии указаны специальные значения по 3,3 В и 5 В |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 14,25 ~ 16,5 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 800 мс, 20 мс при полной нагрузке |
| Время удержания | 60 мс при полной нагрузке |
| Перенапряжение на выходе | 17,25 ~ 20,25 В |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 264 В переменного тока, 127 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 440 Гц |
| КПД тип. | 79% |
| Входной ток тип. | 1,2 А при 115 В переменного тока; 0,72 А при 230 В переменного тока |
| Пусковой ток тип. | Холодный запуск: 20 А при 115 В переменного тока; 40 А при 230 В переменного тока |
| Ток утечки | < 0,75 мА при 240 В переменного тока |
Защиты
| Вид защиты | Описание |
|---|
| Перегрузка | 73 ~ 105 Вт; для 3,3 В: 51 ~ 75 Вт; для 5 В: 70 ~ 105 Вт. Тип защиты: прерывистый режим с автоматическим восстановлением после устранения неисправности. |
| Перенапряжение | 17,25 ~ 20,25 В. Тип защиты: прерывистый режим с автоматическим восстановлением после устранения неисправности. |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,04%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV EN62368-1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry, критерий A |
Дополнительные сведения
| Параметр | Значение |
|---|
| MTBF | 300,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 127 × 76 × 42 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 54 шт.; 14,2 кг; 1,28 куб. фута |
| Тактовая частота | 65 кГц |
Подключение
| Разъём | Назначение | Сведения |
|---|
| CN1 | Вход переменного тока | Молекс 5277-02 или аналог; контакты 1 — AC/N, 2 — AC/L; ответная часть: корпус Molex 5195 или эквивалент, контакты Molex 5194 или эквивалент |
| CN2 | Выход постоянного тока | Молекс 5273-06 или аналог; контакты 1,2,3 — +V; 4,5,6 — -V; ответная часть: корпус Molex 5195 или эквивалент, контакты Molex 5194 или эквивалент |
Механические особенности
На печатной плате предусмотрены крепежные точки M1 и M2, при этом M1 является защитным заземлением. Установлено требование: M1 и M2 не должны быть замкнуты между собой. Радиаторы HS1 и HS2 также не должны быть закорочены. Для монтажа требуется обеспечить заземление.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц, с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
- Источником питания следует считать компонент, устанавливаемый в конечное оборудование.
- Все испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС после установки.
- Для методики проведения испытаний на ЭМС компонентов питания следует обращаться к испытательным данным производителя.
- Крепежные точки M1 и M2 должны быть заземлены для целей ЭМС.
- Радиаторы HS1 и HS2 не должны быть закорочены.
