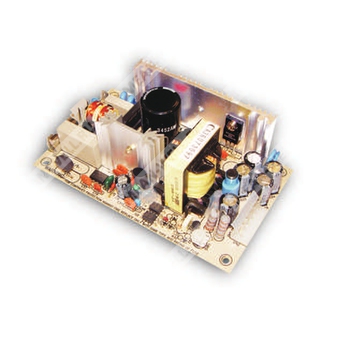

PS-65-24 - одноканальный импульсный источник питания на 24 В постоянного тока для промышленного применения.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| PS |
Серия источников питания |
| 65 |
Номинальная мощность серии 65 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Краткое описание
PS-65-24 представляет собой источник питания серии PS-65 с одним выходом, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 24 В при питании промышленной и электронной аппаратуры.
Особенности
- Универсальный вход переменного тока с широким диапазоном.
- Малый ток утечки.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Проверка на 100% при полной нагрузке.
- Фиксированная частота переключения 65 кГц.
Назначение
Источник питания предназначен для применения в составе промышленной электроники, систем автоматики, телекоммуникационного и измерительного оборудования, а также других устройств, требующих стабильного напряжения 24 В постоянного тока.
Выход
| Параметр |
Значение для PS-65-24 |
| Выходное напряжение |
24 В |
| Номинальный ток |
2,7 А |
| Диапазон тока |
0 … 3 А |
| Номинальная мощность |
64,8 Вт |
| Пульсации и шум |
100 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
22,8 … 26,4 В |
| Стабилизация по сети |
±2,0% |
| Стабилизация по нагрузке |
±1,0% |
| Установка и время нарастания |
800 мс, 20 мс при полной нагрузке |
| Время удержания |
60 мс при полной нагрузке |
| Максимальная выходная мощность при конвекции |
72 Вт |
| Максимальная выходная мощность при принудительном обдуве |
72 Вт при 18 CFM минимум |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90 … 264 В переменного тока, 127 … 370 В постоянного тока |
| Диапазон частоты |
47 … 440 Гц |
| Типовое КПД |
80% |
| Типовой входной ток |
1,2 А при 115 В переменного тока; 0,72 А при 230 В переменного тока |
| Пусковой ток |
Холодный пуск 20 А при 115 В переменного тока; 40 А при 230 В переменного тока |
| Ток утечки |
< 0,75 мА при 240 В переменного тока |
Защита
| Параметр |
Значение |
| Защита от перегрузки |
73 … 105 Вт; режим прерывистого восстановления, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
27,6 … 32,4 В |
| Тип защиты |
Hiccup mode, автоматическое восстановление после устранения аварийного состояния |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-10 … +60 °C |
| Рабочая влажность |
20 … 90% RH, без конденсации |
| Температура и влажность хранения |
-20 … +85 °C, 10 … 95% RH |
| Температурный коэффициент |
±0,04%/°C (0 … 50 °C) |
| Вибрация |
10 … 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV EN62368-1 |
| Эмиссия ЭМС |
Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; уровень light industry, критерий A |
Надежность
| Параметр |
Значение |
| MTBF |
300,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр |
Значение |
| Габариты |
127 × 76 × 42 мм (Д × Ш × В) |
| Масса |
0,21 кг |
| Упаковка |
54 шт. / 14,2 кг / 1,28 куб. фута |
| Частота преобразования |
65 кГц |
Подключение
| Разъем |
Назначение |
Состав контактов |
| CN1 |
Вход переменного тока |
Контакт 1 — AC/N; контакт 2 — AC/L |
| CN2 |
Выход постоянного тока |
Контакты 1, 2, 3 — +V; контакты 4, 5, 6 — -V |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает суммарный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие.
- Монтажные отверстия M1 и M2 должны быть заземлены для обеспечения ЭМС.
- Радиатор HS1, HS2 не должен быть закорочен.
