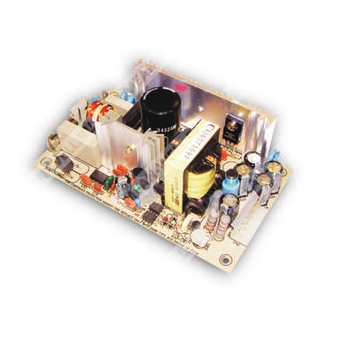

PS-65-27 - импульсный источник питания 65 Вт с выходным напряжением 27 В для промышленной аппаратуры.
Назначение: одно-выходной сетевой источник питания переключающего типа для питания промышленной и электронной аппаратуры постоянным напряжением 27 В.
Расшифровка партномера
| Позиция | Расшифровка |
| PS | Серия источников питания |
| 65 | Номинальная мощность серии: 65 Вт |
| 27 | Номинальное выходное напряжение: 27 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Низкий ток утечки менее 0,75 мА.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на полную нагрузку перед отгрузкой.
- Фиксированная частота переключения 65 кГц.
- Применение в составе конечного оборудования.
Основные электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 27 В |
| Номинальный выходной ток | 2,4 А |
| Диапазон выходного тока | 0…2,7 А |
| Номинальная мощность | 64,8 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 25,65…29,7 В |
| Стабилизация по сети | ±2,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска, нарастания | 800 мс, 20 мс при полной нагрузке |
| Время удержания | 60 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока, 127…370 В постоянного тока |
| Диапазон входной частоты | 47…440 Гц |
| Входной ток | 1,2 А при 115 В переменного тока; 0,72 А при 230 В переменного тока |
| Пусковой ток | Холодный старт: 20 А при 115 В переменного тока; 40 А при 230 В переменного тока |
| Типовая эффективность | 80% |
| Ток утечки | <0,75 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 73…105 Вт по выходной мощности; режим прерывистого запуска с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 31…36,45 В; защита с автоматическим восстановлением после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,04%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ переменного тока; вход/корпус: 2 кВ переменного тока; выход/корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Соответствие требованиям безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1 |
| Эмиссия | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024, уровень light industry, критерий A |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 300,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 127 × 76 × 42 мм |
| Масса | 0,21 кг |
| Упаковка | 54 шт. / 14,2 кг / 1,28 CUFT |
Подключение
| Параметр | Значение |
| Разъем входа переменного тока | Molex 5277-02 или эквивалент |
| Разъем выхода постоянного тока | Molex 5273-06 или эквивалент |
| Контакты выхода | 1, 2, 3: +V; 4, 5, 6: -V |
| Контакты входа | 1: AC/L; 2: AC/N |
| Требование к заземлению | M1 — защитное заземление; необходимо заземление |
| Ограничение по монтажным элементам | HS1, HS2 не должны быть закорочены |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, полной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установленный допуск, погрешность регулирования по сети и по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; все испытания ЭМС выполнены при монтаже на металлической пластине 360 мм × 360 мм × 1 мм.
- Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС после установки источника питания.
- Отверстия M1 и M2 должны быть заземлены для целей ЭМС.
- Теплоотводы HS1 и HS2 не должны быть закорочены.
Дополнительные сведения
| Параметр | Значение |
| Частота преобразования | 65 кГц |
| Тип преобразования | Импульсный одно-выходной источник питания |
| Охлаждение | Свободная конвекция воздуха |
| Режим защиты от перегрузки | Hiccup mode |
| Режим защиты от перенапряжения | Hiccup mode |
