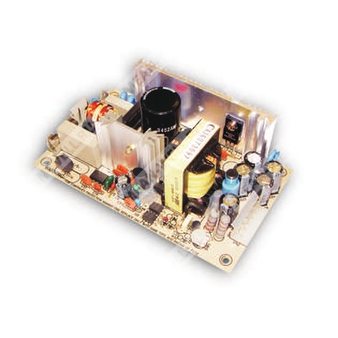

PS-65-48 - 65-ваттный одновыходной импульсный источник питания на 48 В постоянного тока.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| PS | Импульсный источник питания |
| 65 | Номинальная мощность серии: 65 Вт |
| 48 | Номинальное выходное напряжение: 48 В |
Назначение и особенности
PS-65-48 представляет собой одновыходной AC/DC источник питания открытого исполнения для промышленной и общепромышленной аппаратуры. Преобразует сетевое переменное или постоянное входное напряжение в стабилизированное выходное напряжение 48 В постоянного тока.
Особенности:
- Универсальный диапазон входного напряжения AC.
- Низкий ток утечки менее 0,75 мА.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт естественной конвекции воздуха.
- Испытание на 100% полной нагрузке.
- Фиксированная частота коммутации 65 кГц.
- Подходит для промышленного применения.
Выходные параметры
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 1,35 А |
| Диапазон выходного тока | 0 … 1,5 А |
| Номинальная мощность | 64,8 Вт |
| Максимальная мощность | 64,8 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 45,6 … 52,8 В |
| Стабилизация по сети | ±2,0% |
| Стабилизация по нагрузке | ±1,0% |
| Установка и время нарастания | 800 мс, 20 мс при полной нагрузке |
| Время удержания | 60 мс при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 90 … 264 В переменного тока; 127 … 370 В постоянного тока |
| Диапазон частоты | 47 … 440 Гц |
| КПД типовое | 80% |
| Входной ток типовой | 1,2 А при 115 В AC; 0,72 А при 230 В AC |
| Пусковой ток типовой | Холодный старт: 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | < 0,75 мА при 240 В AC |
Защита
| Защита от перегрузки | 73 … 105 Вт, в зависимости от модели; режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 55,2 … 64,8 В; режим hiccup, автоматическое восстановление после устранения аварии |
Эксплуатационные условия
| Рабочая температура | -10 … +60 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура и влажность хранения | -20 … +85 °C, 10 … 95% RH |
| Температурный коэффициент | ±0,04%/°C в диапазоне 0 … 50 °C |
| Вибрация | 10 … 500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Стандарты безопасности | UL62368-1, TUV EN62368-1 |
| Эмиссия ЭМС | EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024, уровень light industry, критерий A |
Прочее
| MTBF | 300,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76 × 42 мм (Д × Ш × В) |
| Масса | 0,21 кг |
| Упаковка | 54 шт.; 14,2 кг; 1,28 куб. фута |
| Частота преобразования | 65 кГц |
Подключение
Входной разъём AC: CN1, Molex 5277-02 или эквивалент.
| Номер вывода | Назначение |
| 1 | AC/N |
| 2 | AC/L |
Выходной разъём DC: CN2, Molex 5273-06 или эквивалент.
| Номер вывода | Назначение |
| 1, 2, 3 | +V |
| 4, 5, 6 | -V |
Функциональная структура
Структурно изделие содержит входной EMI-фильтр, выпрямитель и фильтр, узел коммутации мощности, высокочастотный трансформатор, выходной выпрямитель и фильтр, схему контроля перенапряжения и цепь управления ШИМ. Реализованы защиты O.L.P. и O.V.P.
Кривые дерейтирования
При естественной конвекции допустимая нагрузка зависит от температуры окружающей среды. Для моделей 3,3 В и 5 В применён отдельный график снижения мощности, для остальных исполнений — общий график. Дополнительно приведена зависимость допустимой нагрузки от входного напряжения.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по входному напряжению и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в составе конечного изделия. Все испытания ЭМС выполнялись при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для рекомендаций по проведению испытаний на ЭМС для компонентов питания следует обращаться к документации Mean Well.
- Клемма M1 должна быть заземлена для целей ЭМС.
- Отверстия M1 и M2 должны быть заземлены для целей ЭМС.
- Радиатор HS1, HS2 не должен быть закорочен.
